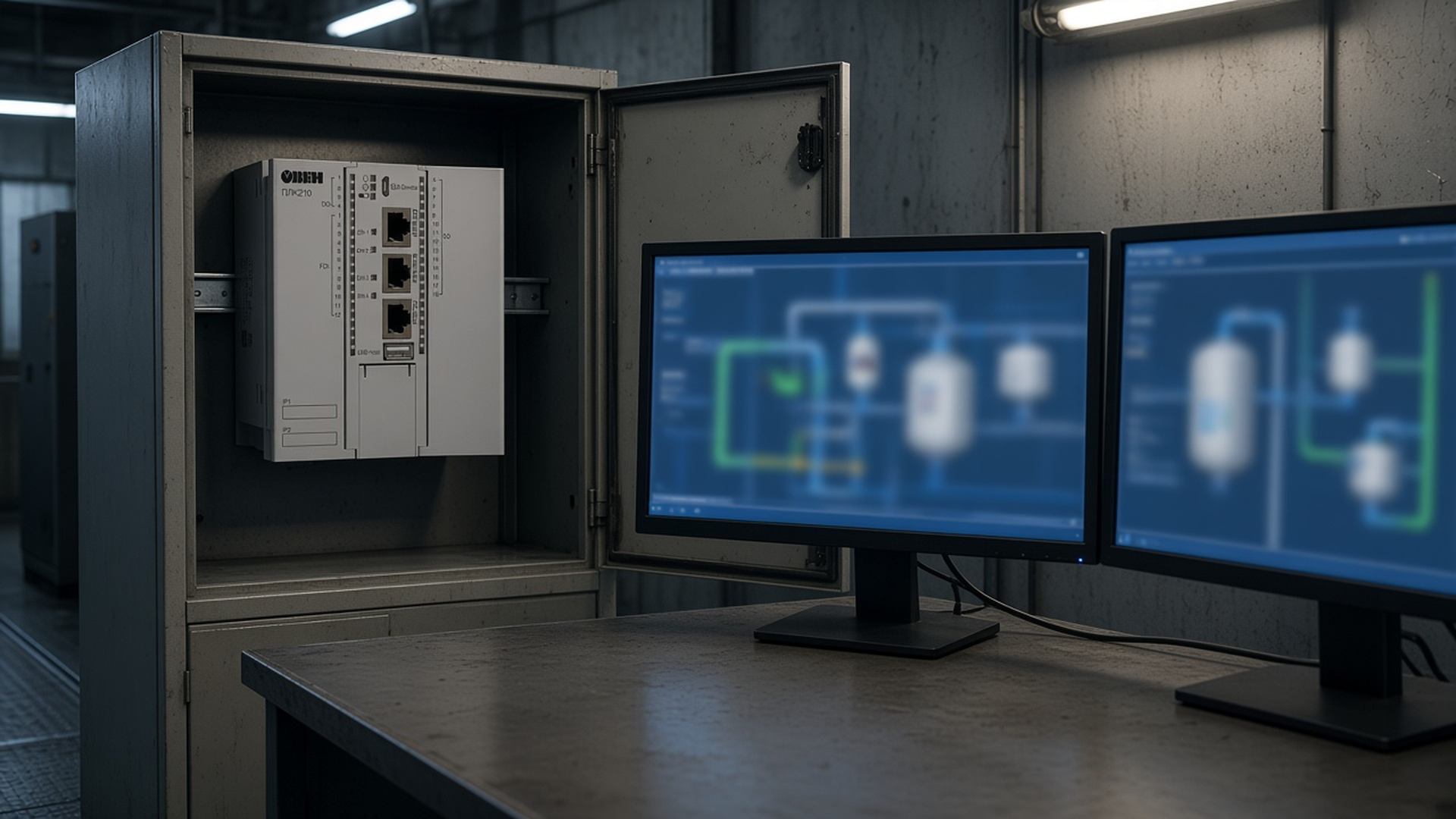

Что такое SCADA и когда нужна диспетчеризация

SCADA — это программная система диспетчерского управления и сбора данных с оборудования. Название образовано от английского Supervisory Control and Data Acquisition — «диспетчерское управление и сбор данных».

SCADA-система объединяет информацию от датчиков, контроллеров и приборов, показывает её оператору на мнемосхемах, сохраняет архивы, формирует тревоги и позволяет контролировать технологический процесс из единого рабочего места.

Проще говоря, SCADA нужна, когда недостаточно просто включить оборудование или посмотреть показания на локальной панели. Если оператору необходимо видеть состояние нескольких установок, анализировать тренды, получать сообщения об авариях и управлять объектом по установленному регламенту, речь идёт о диспетчеризации.

В каталоге SCADA-систем представлены решения ОВЕН, MasterSCADA и другие программные продукты для автоматизации отдельных объектов и распределённых систем.

Нужна ли вам SCADA

SCADA, скорее всего, нужна, если:

• оборудование расположено в нескольких шкафах или зданиях;

• оператор должен видеть несколько технологических узлов в одном интерфейсе;

• требуется архивировать параметры и события;

• необходимо анализировать аварии по трендам;

• нужно разделить права операторов, инженеров и администратора;

• требуется формировать отчёты по работе оборудования;

• объекты находятся на значительном расстоянии друг от друга;

• диспетчер должен получать уведомления о неисправностях и отклонениях.

SCADA может быть избыточной, если на объекте установлен один шкаф, оператор постоянно находится рядом, а все действия выполняются с локальной панелью оператора. В этом случае часто достаточно ПЛК или регулятора с панелью оператора.

Если нужен удалённый доступ к нескольким приборам без развёртывания собственного сервера, можно рассмотреть OwenCloud. Это облачный сервис для контроля, управления и хранения данных, а не классическая локальная SCADA.

Что делает SCADA

SCADA обычно выполняет несколько взаимосвязанных функций.

Сбор данных

Система получает информацию от:

• датчиков температуры, давления, уровня и расхода;

• измерителей и регуляторов;

• модулей ввода-вывода;

• программируемых логических контроллеров;

• частотных преобразователей;

• счётчиков и приборов учёта;

• удалённых терминалов и шлюзов.

Важно понимать: сама SCADA ничего не измеряет. Датчики формируют первичный сигнал, модули и контроллеры обрабатывают его, а SCADA получает уже подготовленные данные через сеть или интерфейс связи.

Визуализация

Оператор видит состояние оборудования на экране:

• мнемосхемы технологических установок;

• текущие значения параметров;

• состояние насосов, клапанов и приводов;

• аварийные и предупредительные сообщения;

• режимы работы оборудования;

• состояние связи с контроллерами;

• активные уставки и ограничения.

Хорошая мнемосхема должна помогать быстро понять состояние процесса, а не просто повторять структуру шкафа в виде набора ярких индикаторов.

Архивирование

SCADA может сохранять:

• текущие значения параметров;

• аварийные события;

• действия операторов;

• изменения уставок;

• запуск и остановку оборудования;

• пропадание связи;

• переходы технологических величин за установленные пределы.

Архив помогает установить причину аварии и проверить, как развивался процесс до возникновения неисправности.

Тренды и отчёты

Тренд показывает изменение параметра во времени. Например, с его помощью можно увидеть:

• как менялось давление в системе;

• когда росла температура;

• как часто включался насос;

• в какой момент возникло отклонение;

• как оборудование реагировало на изменение нагрузки.

Отчёты используют для анализа работы объекта, контроля технологических режимов и подготовки эксплуатационной документации.

Тревоги и уведомления

SCADA отслеживает события и сообщает оператору о проблемах:

• превышении температуры;

• падении давления;

• остановке насоса;

• перегрузке двигателя;

• нарушении связи;

• срабатывании защиты;

• выходе параметра за допустимый диапазон.

Для каждой тревоги можно задать приоритет, текст сообщения, задержку срабатывания и необходимость подтверждения оператором.

Дистанционное управление

В некоторых системах из SCADA можно:

• запускать и останавливать оборудование;

• изменять уставки;

• переключать режимы;

• открывать и закрывать исполнительные механизмы;

• подтверждать аварии.

Однако SCADA не должна заменять алгоритмы безопасности и управления. Блокировки, защиты и критические функции обычно размещают на уровне ПЛК или специализированного контроллера. При потере связи с верхним уровнем технологический процесс должен переходить в предусмотренный безопасный режим.

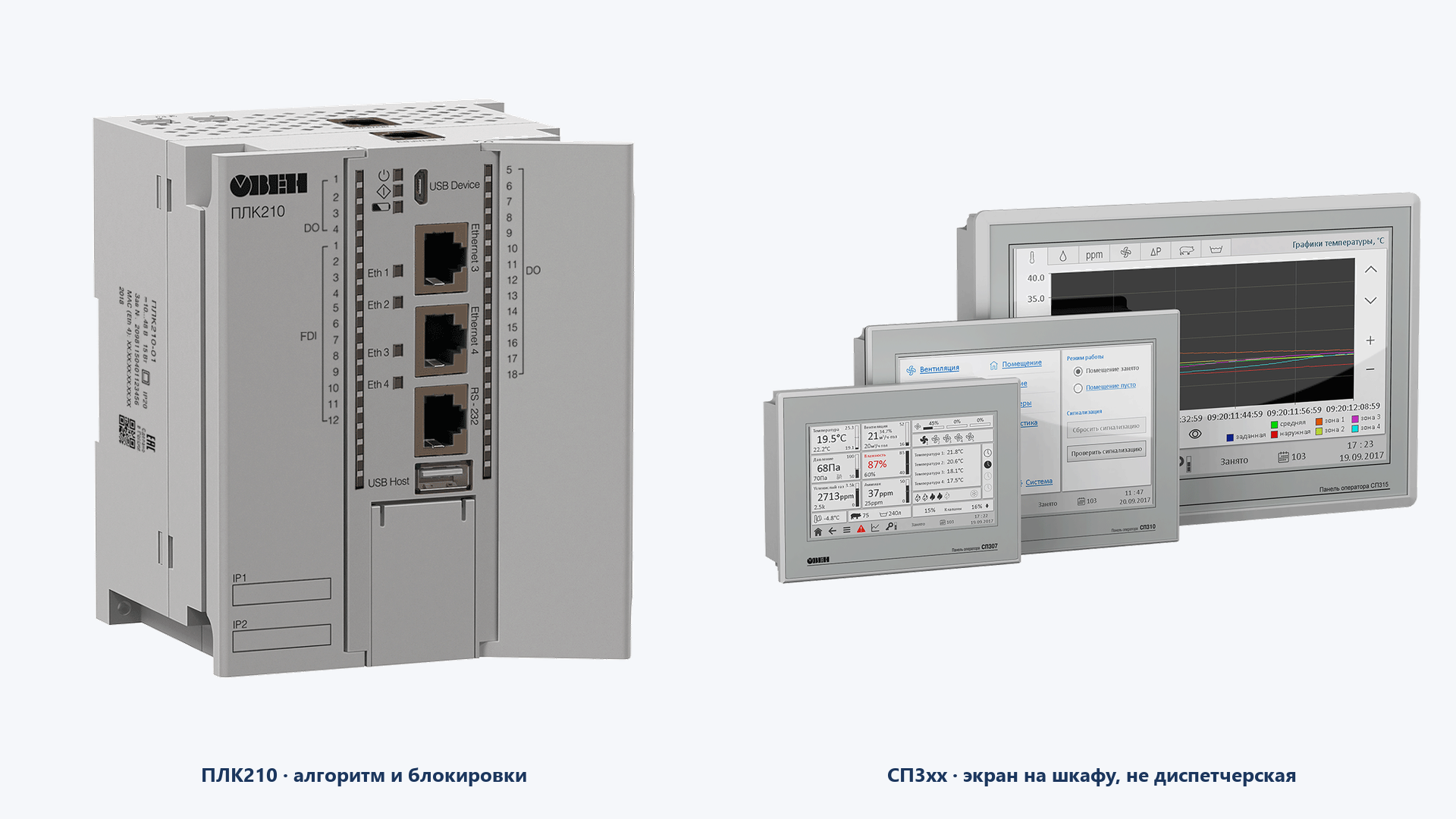

SCADA, АСУ ТП, ПЛК и панель: в чём разница

Термины часто используют вместе, но они обозначают разные уровни системы автоматизации.

SCADA и ПЛК

ПЛК работает непосредственно с оборудованием и выполняет алгоритм управления. Он обрабатывает входные сигналы, управляет выходами, поддерживает блокировки и выполняет программу даже при отсутствии связи с диспетчерским компьютером.

SCADA работает на более высоком уровне. Она получает данные от ПЛК, отображает их, архивирует и предоставляет оператору интерфейс для контроля процесса.

SCADA не заменяет ПЛК. Для полноценной АСУ ТП обычно нужны оба уровня:

• ПЛК управляет оборудованием;

• SCADA показывает состояние объекта и обеспечивает диспетчеризацию.

SCADA и панель оператора

Панель оператора устанавливается рядом с оборудованием или встраивается в шкаф. Она позволяет локально посмотреть параметры, изменить уставки и выполнить команды.

SCADA предназначена для более широкого обзора. Она может объединять несколько шкафов, участков или объектов. Если панель показывает состояние одной установки, то SCADA может отображать весь цех, котельную, насосную станцию или группу территориально распределённых объектов.

SCADA и АСУ ТП

АСУ ТП — это комплекс технических и программных средств для управления технологическим процессом. В её состав могут входить датчики, исполнительные механизмы, ПЛК, панели, сети, шкафы и SCADA.

SCADA является одним из уровней АСУ ТП, а не синонимом всей системы автоматизации.

Когда диспетчеризация уже нужна

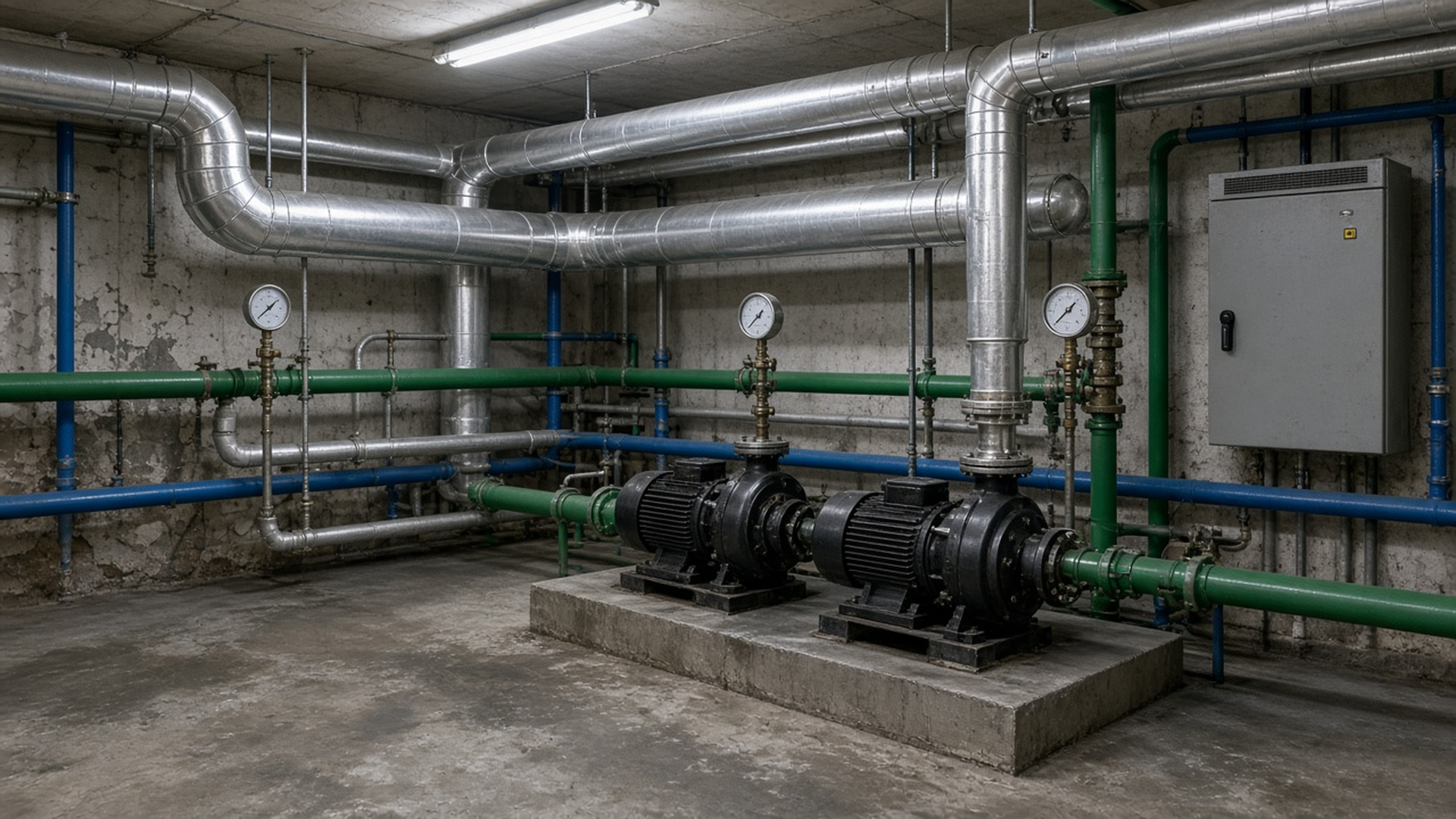

ИТП и котельные

Для небольшого теплового пункта с одним шкафом может быть достаточно контроллера и локальной панели. Но при наличии нескольких контуров диспетчеризация помогает:

• контролировать температуру подачи и обратки;

• видеть давление в системе;

• отслеживать работу насосов;

• фиксировать аварии;

• анализировать графики параметров;

• получать уведомления о неисправностях.

Если в организации несколько ИТП или котельных, SCADA позволяет вывести их на одно рабочее место.

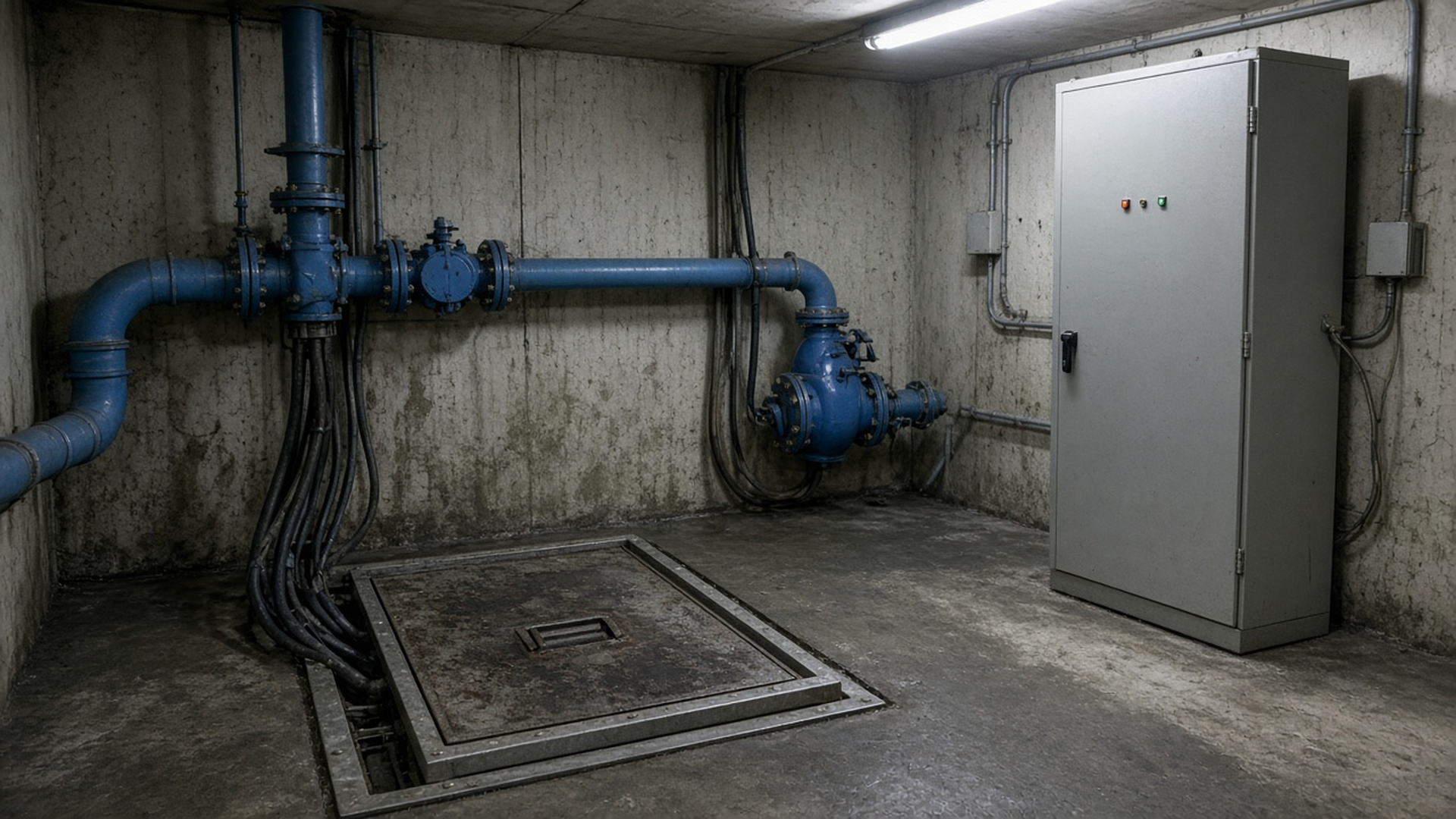

Насосные станции и КНС

В насосных системах оператору важно контролировать:

• уровень в резервуарах;

• давление на входе и выходе;

• состояние насосов;

• количество запусков;

• аварии и перегрузки;

• сухой ход;

• пропадание связи с удалённым объектом.

Для локального регулирования могут применяться ПЛК и контроллеры насосов. SCADA добавляет общий мониторинг, архив и диспетчерский интерфейс.

Производственный цех

В цехе диспетчеризация нужна, когда технологические операции связаны между собой, а остановка одного участка влияет на другие. На экране можно объединить:

• состояние производственных линий;

• параметры приводов;

• температуру и давление;

• аварийные события;

• статистику работы;

• данные по нескольким шкафам.

При этом критические блокировки должны оставаться на уровне контроллеров, а не зависеть только от компьютера оператора.

Распределённые объекты

Если объекты находятся в разных зданиях, населённых пунктах или на удалённых площадках, диспетчеризация помогает собрать информацию в одном месте. Для связи используют:

• Ethernet;

• RS-485 и Modbus;

• GSM или LTE;

• Wi-Fi;

• VPN;

• промышленные коммутаторы;

• специализированные шлюзы.

Для организации Ethernet-связи внутри шкафа или между сегментами АСУ ТП можно использовать промышленные коммутаторы. В разделе представлены модели ОВЕН и ТОТЕМ.

Когда SCADA ещё не нужна

SCADA может быть избыточной, если:

• на объекте один контроллер и несколько датчиков;

• оператор находится рядом с оборудованием;

• архив параметров не требуется;

• аварии фиксируются локально;

• управление выполняется с панели;

• удалённый доступ не нужен;

• нет нескольких рабочих мест;

• процесс не требует анализа истории.

В этом случае можно использовать комбинацию:

• датчики;

• регуляторы или ТРМ;

• ПЛК;

• локальную панель;

• реле и устройства защиты.

Если требуется только удалённо посмотреть состояние приборов с телефона, полноценный SCADA-сервер также может быть избыточным. Для таких задач стоит рассмотреть OwenCloud и совместимые шлюзы.

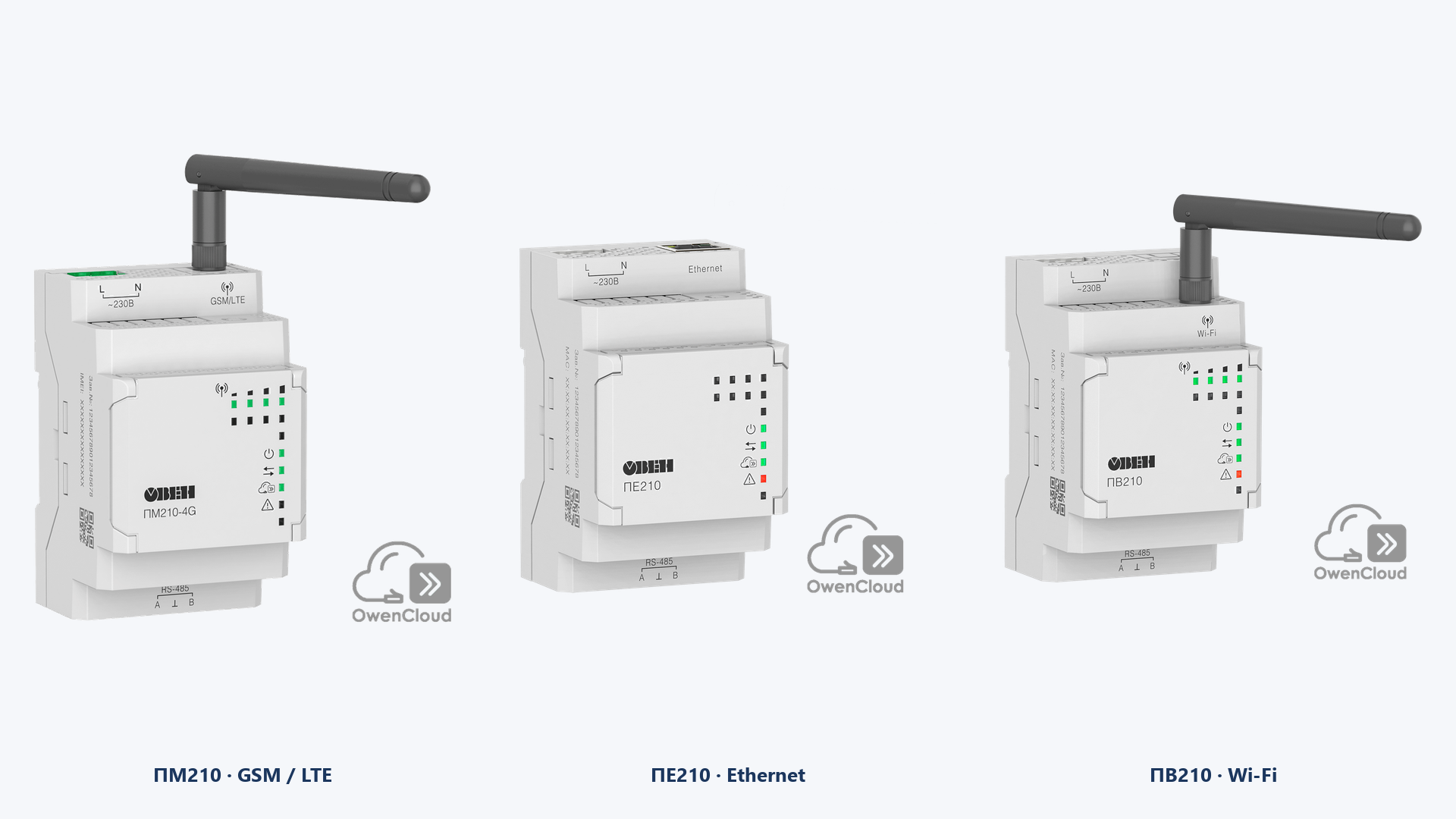

SCADA или OwenCloud

SCADA и OwenCloud решают похожую задачу — предоставляют доступ к данным, — но работают по разным сценариям.

OwenCloud предназначен для удалённого контроля, управления и хранения данных с приборов автоматизации. Доступ к сервису осуществляется через веб-браузер или мобильное приложение.

Для подключения оборудования с интерфейсом RS-485 и протоколом Modbus используются сетевые шлюзы. В каталоге представлены ПМ210, ПЕ210 и ПВ210: GSM/LTE, Ethernet и Wi-Fi-исполнения в зависимости от модели.

SCADA и OwenCloud не всегда исключают друг друга. В некоторых проектах облачный сервис используется для удалённого доступа, а локальная SCADA — для диспетчерской, архивов и оперативного управления. OwenCloud также поддерживает взаимодействие со SCADA через OPC-сервер ОВЕН, OPC UA и API.

Как подобрать SCADA-систему

Подбор программного продукта следует начинать не с названия лицензии, а с требований к объекту.

Шаг 1. Определите количество объектов

Нужно понять, что будет подключено:

• один шкаф;

• один цех;

• котельная;

• несколько насосных;

• группа территориально распределённых объектов;

• производственный комплекс.

Чем больше объектов и расстояний между ними, тем важнее архитектура сети, серверов и каналов связи.

Шаг 2. Проверьте уровень автоматики

Уточните, что уже есть на объекте:

• датчики;

• ТРМ и измерители;

• ПЛК;

• панели оператора;

• модули ввода-вывода;

• интерфейсные преобразователи;

• сеть RS-485 или Ethernet.

SCADA не заменит отсутствующие датчики, контроллеры и каналы связи. До выбора ПО необходимо построить цепочку передачи данных:

Шаг 3. Определите требования к данным

Нужно заранее установить:

• какие параметры отображать;

• какие значения архивировать;

• какой период хранения нужен;

• какие аварии регистрировать;

• требуются ли отчёты;

• нужно ли фиксировать действия операторов;

• нужен ли экспорт данных.

Если архивировать все параметры без анализа, система может стать сложнее и дороже в сопровождении. Сначала определите, какие данные действительно нужны для эксплуатации и расследования аварий.

Шаг 4. Посчитайте теги и рабочие места

Для выбора лицензии важны:

• количество измеряемых параметров;

• число команд управления;

• количество объектов;

• число операторов;

• количество рабочих мест;

• число одновременных подключений;

• необходимость веб-доступа;

• резервирование сервера.

Не стоит автоматически покупать лицензию с максимальным запасом. Сначала сформируйте перечень тегов и пользователей, затем сопоставьте его с возможностями выбранного продукта.

Шаг 5. Проверьте протоколы и сеть

Наиболее распространённые варианты:

• Modbus RTU по RS-485;

• Modbus TCP по Ethernet;

• OPC;

• OPC UA;

• MQTT или другие протоколы;

• специализированные протоколы телемеханики.

Для подключения приборов ОВЕН часто используют RS-485 и Modbus. Для более крупных систем применяют Ethernet, ПЛК, коммутаторы и серверную инфраструктуру.

В сетевой части проекта могут использоваться ПЛК, модули ввода-вывода и промышленные коммутаторы.

Шаг 6. Определите требования к серверу

Для локальной SCADA нужно учесть:

• место установки сервера;

• резервное питание;

• резервное копирование;

• права доступа;

• антивирусную защиту;

• сегментацию сети;

• удалённое подключение;

• план восстановления после сбоя.

Для небольшого локального объекта может быть достаточно одного компьютера. Для распределённой системы могут потребоваться сервер приложений, архивный сервер, несколько рабочих мест и резервирование.

Шаг 7. Выберите линейку

Линейка SCADA — следствие требований проекта. В каталоге «Промплатформы» представлены Owen Monitor, MasterSCADA и Телемеханика Лайт.

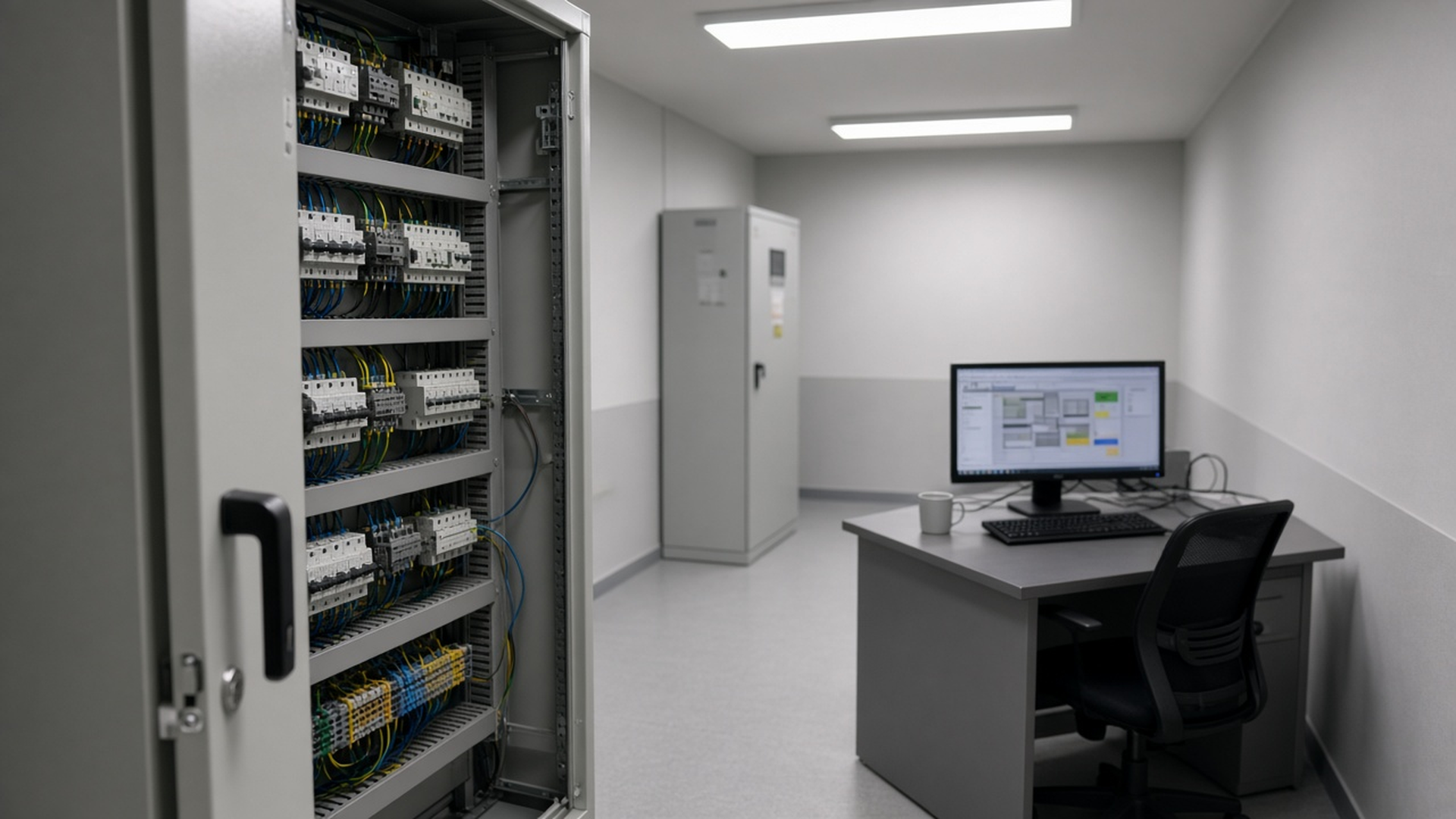

Какие SCADA-системы посмотреть в каталоге

Owen Monitor

Owen Monitor подходит для относительно компактных систем мониторинга приборов ОВЕН через Modbus. Такой вариант можно рассматривать для локального рабочего места, небольшого шкафа или участка, где не требуется сложная распределённая архитектура.

Перед выбором необходимо проверить список совместимых приборов, количество устройств и точек, доступные функции архивирования и визуализации на карточке продукта.

MasterSCADA 4D

MasterSCADA 4D предназначена для построения более масштабных систем автоматизации и диспетчеризации. На карточке указаны единая среда разработки, веб-технологии, HTML5-доступ, кроссплатформенность и возможность работы с различными аппаратными платформами и операционными системами.

Такую платформу рассматривают для:

• распределённых АСУ ТП;

• нескольких операторских мест;

• сложных мнемосхем;

• интеграции с ПЛК;

• систем с веб-клиентами;

• проектов с дальнейшим развитием.

MasterSCADA 3.X

MasterSCADA 3.X может использоваться для сопровождения действующих проектов и систем, построенных на этой ветке продукта. При модернизации уже работающего объекта важно учитывать совместимость с существующей архитектурой и план миграции.

Для нового проекта версию выбирают с учётом требований заказчика, оборудования, компетенций обслуживающего персонала и дальнейшей поддержки.

Телемеханика Лайт

Телемеханика Лайт рассматривается для распределённых объектов и задач телемеханики. Перед заказом обязательно проверяйте актуальность конкретной лицензии и её совместимость с проектом: отдельные позиции в каталоге могут иметь особый статус, включая снятие с производства.

Не следует выбирать Телемеханику Лайт только по названию. Сначала определите протоколы, количество объектов, требования к обмену, тип каналов связи и состав оборудования.

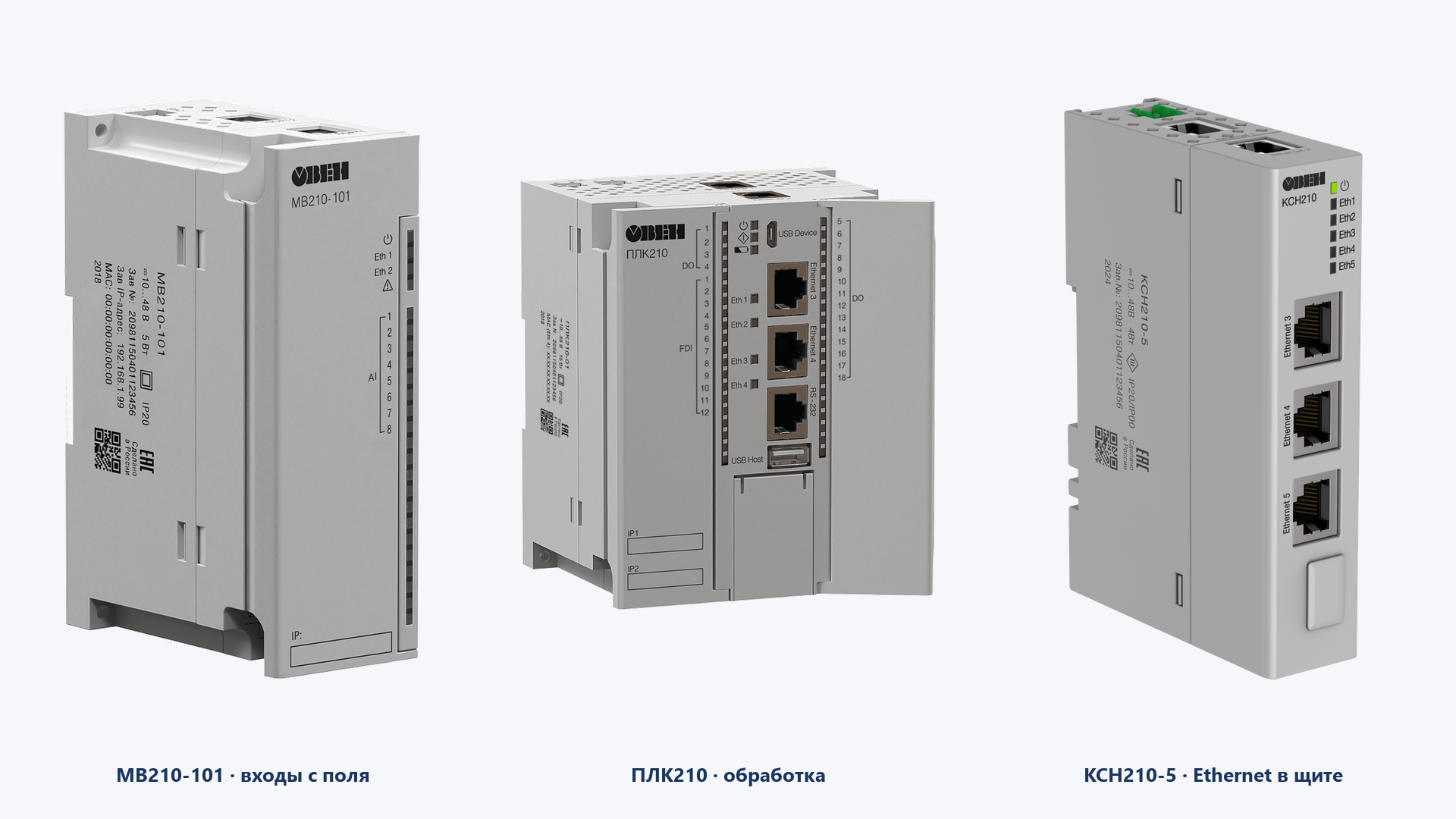

Сбор данных с контроллеров: как это работает

SCADA не получает данные «из воздуха». Между технологическим процессом и экраном оператора существует несколько уровней.

Уровень поля

Датчик измеряет физический параметр:

• температуру;

• давление;

• влажность;

• расход;

• уровень;

• положение;

• ток или напряжение.

Сигнал может поступать в аналоговый или дискретный вход модуля либо контроллера.

Уровень контроллера

ПЛК принимает сигналы, обрабатывает их и выполняет программу:

• регулирует температуру;

• поддерживает давление;

• управляет насосами;

• включает блокировки;

• формирует аварии;

• отправляет команды исполнительным механизмам.

В каталоге можно посмотреть программируемые логические контроллеры и оборудование для построения этого уровня.

Уровень сети

Данные передаются по:

• RS-485;

• Ethernet;

• Wi-Fi;

• GSM или LTE;

• другим каналам связи.

Для построения промышленной Ethernet-сети применяют коммутаторы. Например, ТОТЕМ КН1005-R-5T-2D2 имеет пять портов, а ТОТЕМ КН1008-R-8T-2D2 — восемь портов. Они предназначены для соединения ПЛК, панелей, модулей ввода-вывода, преобразователей интерфейсов и других узлов АСУ ТП.

Уровень SCADA

SCADA получает данные через драйвер, OPC-сервер или другой поддерживаемый интерфейс, после чего:

• отображает значения;

• формирует мнемосхемы;

• записывает архив;

• показывает тренды;

• формирует тревоги;

• предоставляет оператору доступ к командам.

Если на одном из предыдущих уровней нет сигнала, питания, настройки или связи, SCADA не сможет показать достоверную информацию.

Что видит оператор в SCADA

Мнемосхема

Мнемосхема представляет технологический объект в графическом виде. На ней отображаются:

• оборудование;

• трубопроводы;

• клапаны;

• насосы;

• датчики;

• текущие значения;

• состояния и режимы;

• аварии.

Мнемосхема должна быть понятной оператору, который отвечает за процесс, а не только разработчику системы.

Тренды

Тренды помогают оценивать динамику процесса. Можно сравнивать:

• температуру подачи и обратки;

• давление до и после насоса;

• уровень в резервуаре;

• нагрузку двигателя;

• расход по часам или сменам.

Журнал событий

В журнале фиксируются:

• аварии;

• предупреждения;

• действия оператора;

• изменение уставок;

• запуск и остановка;

• пропадание связи;

• восстановление связи.

Права доступа

Для разных пользователей можно задать разные права:

• просмотр;

• подтверждение тревог;

• изменение уставок;

• запуск и остановка;

• настройка;

• администрирование.

Разграничение доступа особенно важно, если с системой работают несколько смен или подразделений.

Сценарии: от задачи к решению

Один ИТП и два регулятора

Задача: оператору нужно видеть параметры теплового пункта, просматривать тренды и фиксировать аварии на локальном компьютере.

Возможное решение:

• ТРМ и измерительные приборы;

• интерфейс RS-485;

• Modbus;

• Owen Monitor;

• локальный компьютер оператора.

Перед внедрением необходимо сверить модели приборов и количество точек с требованиями выбранного продукта.

Несколько котельных

Задача: диспетчер должен удалённо контролировать несколько территориально распределённых объектов, а собственного сервера нет.

Возможное решение:

• совместимые приборы или контроллеры;

• шлюзы связи;

• OwenCloud;

• подходящий канал GSM, LTE, Ethernet или Wi-Fi;

• доступ через браузер или мобильное приложение.

В этом сценарии полноценная локальная SCADA может быть необязательной. Однако если требуется сложная мнемосхема, собственный архив, несколько ролей и локальная работа без интернета, следует рассмотреть серверную SCADA.

Производственный цех

Задача: требуется объединить несколько шкафов, ПЛК и рабочих мест, настроить мнемосхемы, архив, тревоги и веб-доступ.

Возможное решение:

• ПЛК и модули ввода-вывода;

• Ethernet-сеть;

• промышленные коммутаторы;

• MasterSCADA 4D;

• сервер или рабочая станция;

• резервное копирование;

• регламент доступа и обслуживания.

В таком проекте SCADA является частью АСУ ТП и должна подбираться одновременно с контроллерами, сетью и архитектурой шкафа.

Что входит в систему, кроме SCADA

Лицензия SCADA не заменяет остальные компоненты автоматизации. В проект могут входить:

• датчики;

• измерители и регуляторы;

• модули ввода-вывода;

• ПЛК;

• панели оператора;

• шкафы управления;

• источники питания;

• интерфейсные преобразователи;

• сетевые шлюзы;

• коммутаторы;

• серверное оборудование;

• программное обеспечение;

• услуги программирования и пусконаладки.

Для локального контроля можно использовать панели оператора. Для верхнего уровня — SCADA-системы. Если требуется разработать шкаф, программу и систему диспетчеризации под объект, стоит рассмотреть раздел производства и инжиниринга.

Оборудование ТОТЕМ в этой архитектуре относится к промышленной сетевой инфраструктуре. Коммутаторы КН1005 и КН1008 соединяют узлы Ethernet-сети, но не являются SCADA, ПЛК или контроллерами технологического процесса.

Оборудование РЭЛСИБ может использоваться для контроля температуры и влажности, но не заменяет SCADA-систему.

Частые ошибки при внедрении

Пытаться управлять процессом только через SCADA

Критические алгоритмы и блокировки должны работать на уровне ПЛК или специализированного контроллера. SCADA предоставляет верхний интерфейс, но не должна быть единственной защитой процесса.

Покупать SCADA до расчёта тегов

Без списка параметров, команд и пользователей невозможно корректно выбрать лицензию. Сначала составьте перечень тегов и рабочих мест.

Забывать о сети

Даже правильно выбранная SCADA не покажет данные, если:

• нет питания на контроллере;

• неправильно настроен Modbus;

• перепутаны линии A и B RS-485;

• отсутствует терминальное сопротивление;

• сетевой коммутатор не подключён;

• Ethernet-сегменты не маршрутизируются;

• GSM-шлюз не зарегистрирован в сети.

Принимать панель за диспетчеризацию

Панель показывает локальный объект. SCADA объединяет данные нескольких узлов и обеспечивает диспетчерский уровень.

Путать OwenCloud и SCADA

OwenCloud удобен для удалённого доступа через интернет, но не всегда заменяет локальную SCADA с сервером, сложными мнемосхемами, архивом и несколькими рабочими местами.

Архивировать всё подряд

Слишком большой объём данных усложняет поиск и увеличивает требования к хранению. Архив должен быть связан с задачами эксплуатации и анализа аварий.

Покупать старшую систему без необходимости

Сложная SCADA не всегда оправдана для одного небольшого шкафа. Иногда достаточно Owen Monitor или облачного доступа через OwenCloud.

Не учитывать сопровождение

При выборе учитывайте, кто будет:

• настраивать систему;

• добавлять новые точки;

• создавать экраны;

• восстанавливать архив;

• обслуживать сервер;

• изменять права;

• искать причины аварий.

FAQ

Что такое SCADA простыми словами?

SCADA — это программа для наблюдения и диспетчерского управления технологическим объектом. Она получает данные от контроллеров и приборов, показывает их оператору, архивирует значения, фиксирует аварии и при необходимости передаёт команды на автоматику.

Чем SCADA отличается от АСУ ТП?

АСУ ТП — это вся система автоматизации, включая датчики, контроллеры, исполнительные механизмы, сети, шкафы и программное обеспечение. SCADA является верхним уровнем АСУ ТП, который отвечает за мониторинг, архив, тревоги и диспетчерское управление.

Нужна ли SCADA, если есть панель оператора?

Не всегда. Для одного шкафа и локального оператора панели может быть достаточно. SCADA нужна, когда требуется объединить несколько объектов, архивировать данные, настроить несколько рабочих мест или организовать диспетчерский контроль.

SCADA и OwenCloud — это одно и то же?

Нет. SCADA обычно разворачивается на сервере или компьютере заказчика, а OwenCloud является облачным сервисом для удалённого доступа к данным и управления оборудованием. В отдельных проектах они могут использоваться совместно.

Заменяет ли SCADA ПЛК?

Нет. ПЛК выполняет алгоритмы управления, блокировки и регулирование в реальном времени. SCADA отображает данные, архивирует их и предоставляет оператору верхнеуровневый интерфейс.

Как данные попадают в SCADA?

Типовая цепочка выглядит так: датчик формирует сигнал, модуль или ПЛК его обрабатывает, сеть передаёт данные на компьютер, драйвер или OPC-сервер передаёт их в SCADA, после чего параметр отображается в интерфейсе и записывается в архив.

Чем Owen Monitor отличается от MasterSCADA?

Owen Monitor ориентирован на более компактные задачи мониторинга приборов ОВЕН. MasterSCADA используется для построения более масштабных и распределённых проектов. Точный выбор зависит от количества точек, протоколов, рабочих мест и требований к архитектуре.

Когда выбирают Телемеханику Лайт?

Телемеханику Лайт рассматривают для распределённых объектов и задач телемеханики. Перед заказом необходимо проверить актуальность конкретной лицензии, поддерживаемые протоколы и совместимость с оборудованием проекта.

Есть ли SCADA у ТОТЕМ и РЭЛСИБ?

В рассматриваемом каталоге ТОТЕМ представлен промышленными сетевыми коммутаторами, а РЭЛСИБ — оборудованием для контроля параметров среды и сопутствующим ПО. Эти решения могут входить в состав АСУ ТП, но не являются SCADA-системами.

Можно ли использовать Excel вместо SCADA?

Excel может подойти для разовых расчётов или анализа выгруженных данных. Для постоянной диспетчеризации, архивирования, тревог, разграничения доступа и регистрации действий операторов нужна специализированная система.

Как получить помощь с подбором

Для подбора SCADA-системы подготовьте:

• количество объектов;

• схему автоматизации;

• список приборов и контроллеров;

• количество измеряемых параметров;

• список команд управления;

• используемые протоколы;

• тип каналов связи;

• количество рабочих мест;

• требования к архиву и отчётам;

• необходимость веб-доступа;

• требования к резервированию;

• наличие собственного сервера или предпочтение облачного решения.

Передайте эти данные специалистам «Промплатформы», чтобы подобрать не просто программный продукт, а совместимый комплект: контроллеры, модули, сеть, SCADA, шлюзы и панели.

Оставить заявку на подбор SCADA-системы можно через каталог. Для распределённых объектов сразу укажите количество площадок, наличие ПЛК, используемые протоколы и необходимость доступа через интернет.
