Как подобрать частотный преобразователь под двигатель и насос

Выбор частотного преобразователя, частотника, преобразователя частоты, ПЧ или ЧРП начинается не с поиска модели по мощности, а с анализа всей системы. Необходимо учитывать характеристики двигателя, тип нагрузки, напряжение сети, способ управления, длину кабеля и условия эксплуатации.

Для насоса или вентилятора с регулированием производительности обычно нужен именно частотный преобразователь, а не устройство плавного пуска. ПЧ изменяет частоту вращения двигателя и позволяет управлять давлением, расходом или производительностью. УПП предназначено в первую очередь для плавного запуска и остановки двигателя без полноценного регулирования скорости.

В каталоге преобразователей частоты представлены решения ОВЕН и других производителей для промышленных приводов, насосного оборудования и систем автоматизации.

Как выбрать частотник

Перед подбором необходимо определить семь параметров:

• тип нагрузки: насос, вентилятор, конвейер, компрессор или другой механизм;

• номинальный ток двигателя;

• мощность двигателя;

• напряжение и количество фаз питающей сети;

• требуемый диапазон регулирования скорости;

• способ управления: с панели, по клеммам, от ПЛК или по промышленной сети;

• условия монтажа, длину моторного кабеля и необходимость установки дросселя.

Ориентиры для первичного выбора:

• насос с регулированием давления или расхода — частотный преобразователь, а не УПП;

• сеть 1×220 В и двигатель небольшой мощности — ПЧВ1 в соответствующем исполнении или Meyertec VFD1;

• сеть 3×380 В и общепромышленная нагрузка — ПЧВ1 с подходящим током;

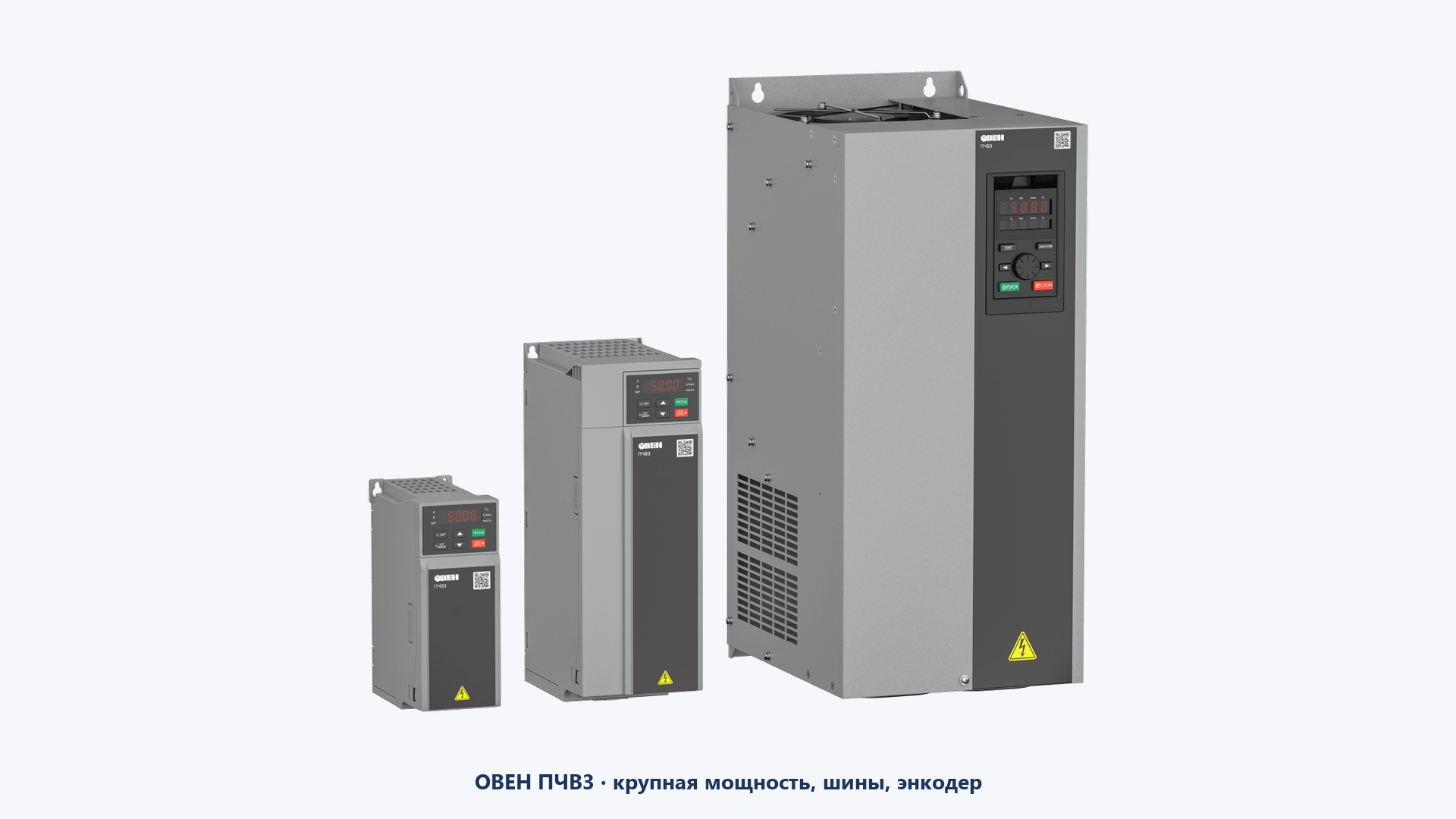

• крупная мощность, энкодер или полевая шина — ПЧВ3;

• только плавный запуск без регулирования оборотов — УПП1.

Если характеристики двигателя или насоса неизвестны, для точного подбора лучше передать менеджеру данные с шильдика: мощность, ток, напряжение, частоту вращения и схему подключения.

Частотник, ПЧ, ЧРП и ПЧВ — это одно и то же?

В технических заданиях можно встретить разные обозначения:

• частотный преобразователь;

• преобразователь частоты;

• частотник;

• ПЧ;

• ЧРП — частотно-регулируемый привод.

В большинстве задач речь идёт об одном типе оборудования — устройстве, которое регулирует скорость асинхронного электродвигателя изменением частоты и напряжения питания.

ПЧВ — это не общее название всех частотников, а обозначение серий ОВЕН. Например, ПЧВ1 и ПЧВ3 относятся к линейке преобразователей частоты ОВЕН. KIPPRIBOR AFD и Meyertec VFD1 — другие линейки ПЧ, выпускаемые под собственными обозначениями.

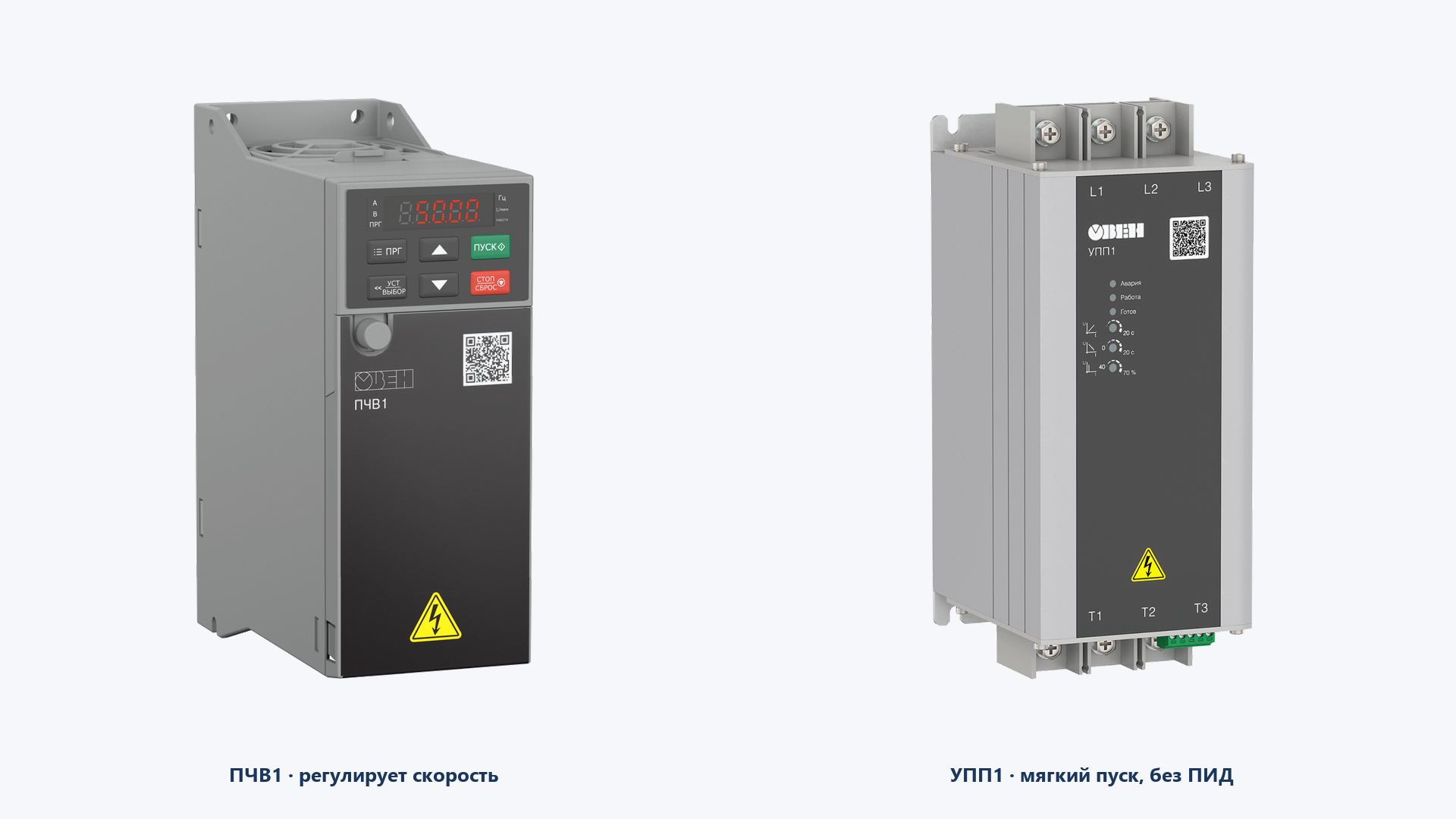

ПЧ или устройство плавного пуска

Частотный преобразователь и устройство плавного пуска решают разные задачи. Ошибка на этом этапе приводит либо к переплате за ненужные функции, либо к тому, что насос или механизм не сможет работать в требуемом режиме.

УПП1 применяется, когда необходимо ограничить пусковые нагрузки и обеспечить плавный запуск или остановку электродвигателя. Линейка рассчитана на управление двигателями мощностью до 55 кВт и оснащена встроенным байпасом.

Если требуется менять скорость вращения двигателя, поддерживать давление или регулировать расход, выбирают частотный преобразователь.

Семь шагов подбора частотного преобразователя

1. Определите тип нагрузки

Сначала необходимо понять, какой механизм будет подключён к ПЧ:

• центробежный насос;

• вентилятор;

• компрессор;

• конвейер;

• шнек;

• мешалка;

• подъёмный механизм;

• станок или другой привод.

Для насосов и вентиляторов нагрузка обычно имеет переменный момент: при снижении скорости уменьшается потребляемая мощность. Для конвейеров, лебёдок и некоторых механизмов требуется постоянный момент и повышенная перегрузочная способность.

2. Снимите данные с шильдика двигателя

Минимальный набор данных:

• номинальная мощность, кВт;

• номинальный ток, А;

• напряжение, В;

• частота, обычно 50 Гц;

• номинальная скорость вращения;

• коэффициент мощности;

• схема соединения обмоток — «звезда» или «треугольник».

Не следует выбирать ПЧ только по мощности двигателя. Два двигателя одинаковой мощности могут иметь разный номинальный ток, а именно ток определяет совместимость преобразователя с приводом.

3. Проверьте сеть

Нужно определить:

• однофазная сеть 1×220 В;

• трёхфазная сеть 3×380 В;

• параметры напряжения на входе ПЧ;

• количество фаз на выходе к двигателю.

Однофазный ввод 220 В не означает, что к нему можно подключить любой двигатель и получить необходимую мощность. У ПЧ есть ограничения по входному току и выходной мощности. Частотник не превращает обычную розетку 220 В в неограниченный источник питания для двигателя на 15 или 30 кВт.

Для сети 1×220 В применяются соответствующие исполнения ПЧ, например ПЧВ1-2К2-А на 2,2 кВт. Для сети 3×380 В используются другие модели и исполнения.

4. Определите способ управления

Частотник может управляться:

• с локальной панели;

• кнопками и переключателями через дискретные входы;

• аналоговым сигналом 0–10 В или 4–20 мА;

• от ПЛК;

• через промышленную сеть;

• по заданному алгоритму самого ПЧ.

Для простого насоса может быть достаточно встроенного ПИД-регулятора и датчика давления. В автоматизированной системе потребуется обмен с ПЛК или диспетчерской системой.

Важно не перепутать сам преобразователь с дополнительными устройствами. Выносная панель оператора, энкодерная или интерфейсная плата расширяют возможности системы, но не заменяют частотник.

5. Учтите требования насоса

Для насосной установки необходимо заранее определить:

• требуемое давление;

• максимальный расход;

• наличие датчика давления;

• диапазон регулирования;

• необходимость режима сна;

• защиту от сухого хода;

• минимальную допустимую частоту;

• количество насосов в системе.

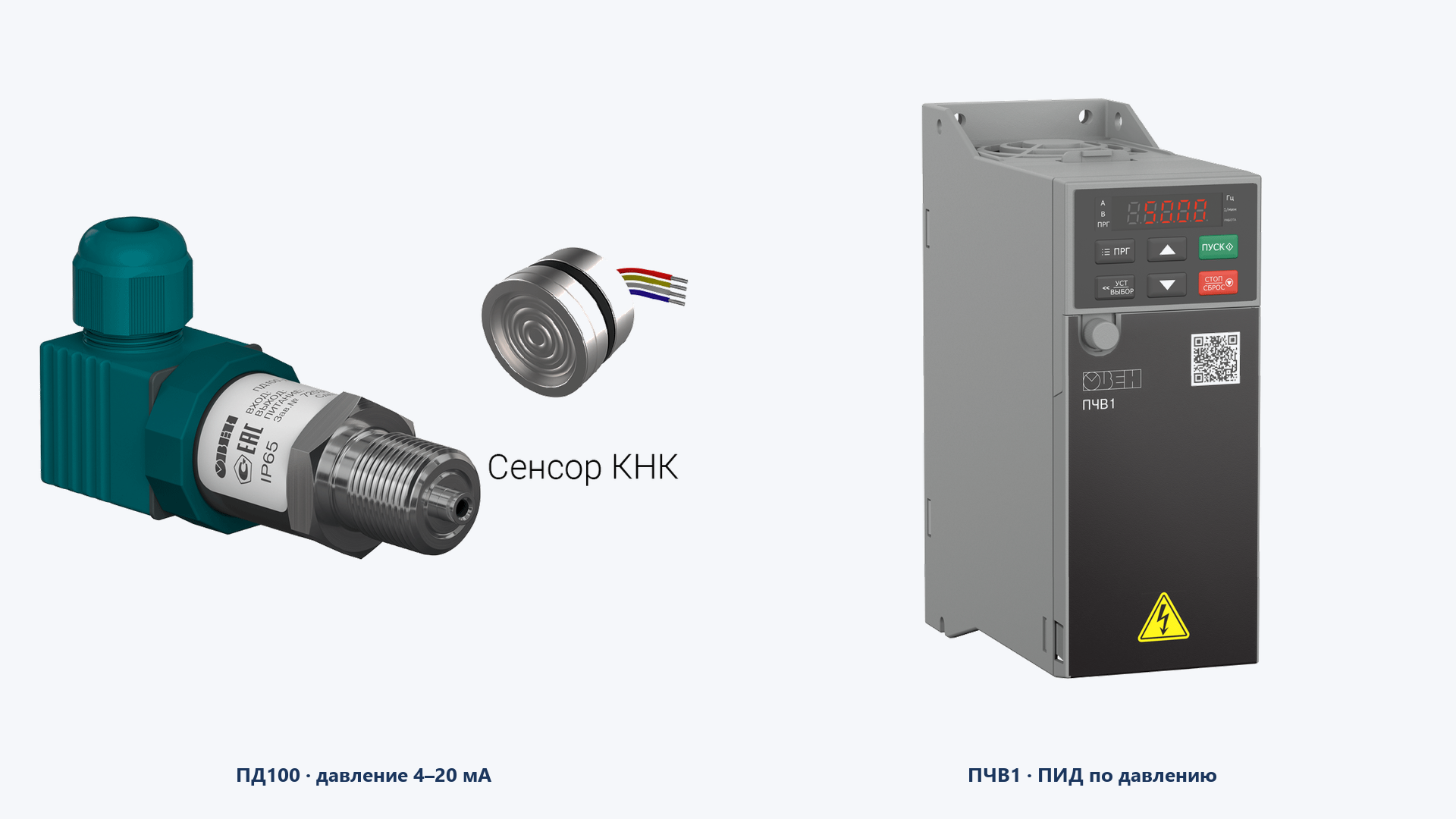

Если насос должен поддерживать постоянное давление, в контуре обычно используется связка:

датчик давления ПД100 → аналоговый вход ПЧ или контроллера насосной → двигатель насоса.

Датчик передаёт фактическое давление, а ПИД-регулятор изменяет частоту вращения двигателя. Один только частотник не может измерять давление без внешнего датчика или другого источника обратной связи.

Для простого включения и отключения по уставке может применяться реле давления. Реле подаёт контактный сигнал, но не обеспечивает такое же плавное регулирование, как ПИД-контур с частотным преобразователем.

6. Рассчитайте кабель и защиту

На работу системы влияют:

• длина кабеля от ПЧ до двигателя;

• сечение и конструкция кабеля;

• наличие экранирования;

• прокладка рядом с кабелями КИПиА;

• требования по электромагнитной совместимости;

• необходимость моторного или сетевого дросселя.

При длинном моторном кабеле повышаются импульсные нагрузки на изоляцию двигателя и уровень электромагнитных помех. В таких системах применяют моторные дроссели. Дроссели ОВЕН используются для снижения помех, защиты двигателя и уменьшения негативного воздействия импульсного выходного сигнала ПЧ.

Моторные дроссели РМО и РМТ устанавливают между преобразователем и двигателем. Сетевые дроссели РСО и РСТ устанавливают на входе ПЧ для снижения сетевых помех и гармонических искажений.

7. Выберите линейку и исполнение

Только после анализа нагрузки, двигателя, сети и управления можно переходить к выбору конкретной линейки:

• ПЧВ1;

• ПЧВ3;

• Meyertec VFD1;

• KIPPRIBOR AFD-L;

• KIPPRIBOR AFD-E.

Не стоит начинать подбор с конкретного названия модели. Сначала определяют ток, напряжение и режим работы, а уже затем проверяют доступные исполнения.

Мощность и ток двигателя: почему киловатт недостаточно

Одна из самых распространённых ошибок — выбор ПЧ по принципу «мощность преобразователя должна совпадать с мощностью двигателя». Мощность важна, но главным параметром совместимости часто является номинальный ток двигателя.

Например, если на шильдике указано:

• мощность — 7,5 кВт;

• напряжение — 380 В;

• ток — 15,5 А,

необходимо выбирать преобразователь, выходной ток которого соответствует этому двигателю с учётом режима работы и перегрузки. Модель на ближайшую меньшую мощность может оказаться неподходящей, даже если разница в киловаттах кажется небольшой.

Запас особенно важен для:

• частых запусков и остановок;

• тяжёлого пуска;

• насосов с высокой нагрузкой;

• грязной или вязкой среды;

• механизмов с большим моментом инерции;

• длительной работы на перегрузке.

У ПЧВ1 заявлена перегрузочная способность до 150% в течение ограниченного времени, однако конкретные значения зависят от исполнения и режима работы. Их необходимо проверять по документации выбранной модели.

В качестве примеров мощностей можно изучить ПЧВ1-2К2-В и ПЧВ1-7К5-В. Эти карточки следует рассматривать как примеры исполнения, а не как универсальную замену расчёту по току.

Сеть 220 В или 380 В

ПЧ для сети 1×220 В

Частотники с входным напряжением 220 В применяют на объектах, где отсутствует трёхфазный ввод. Они подходят для двигателей небольшой мощности при условии, что двигатель и схема подключения соответствуют требованиям преобразователя.

Для таких задач можно рассмотреть ПЧВ1 в исполнении А или Meyertec VFD1.

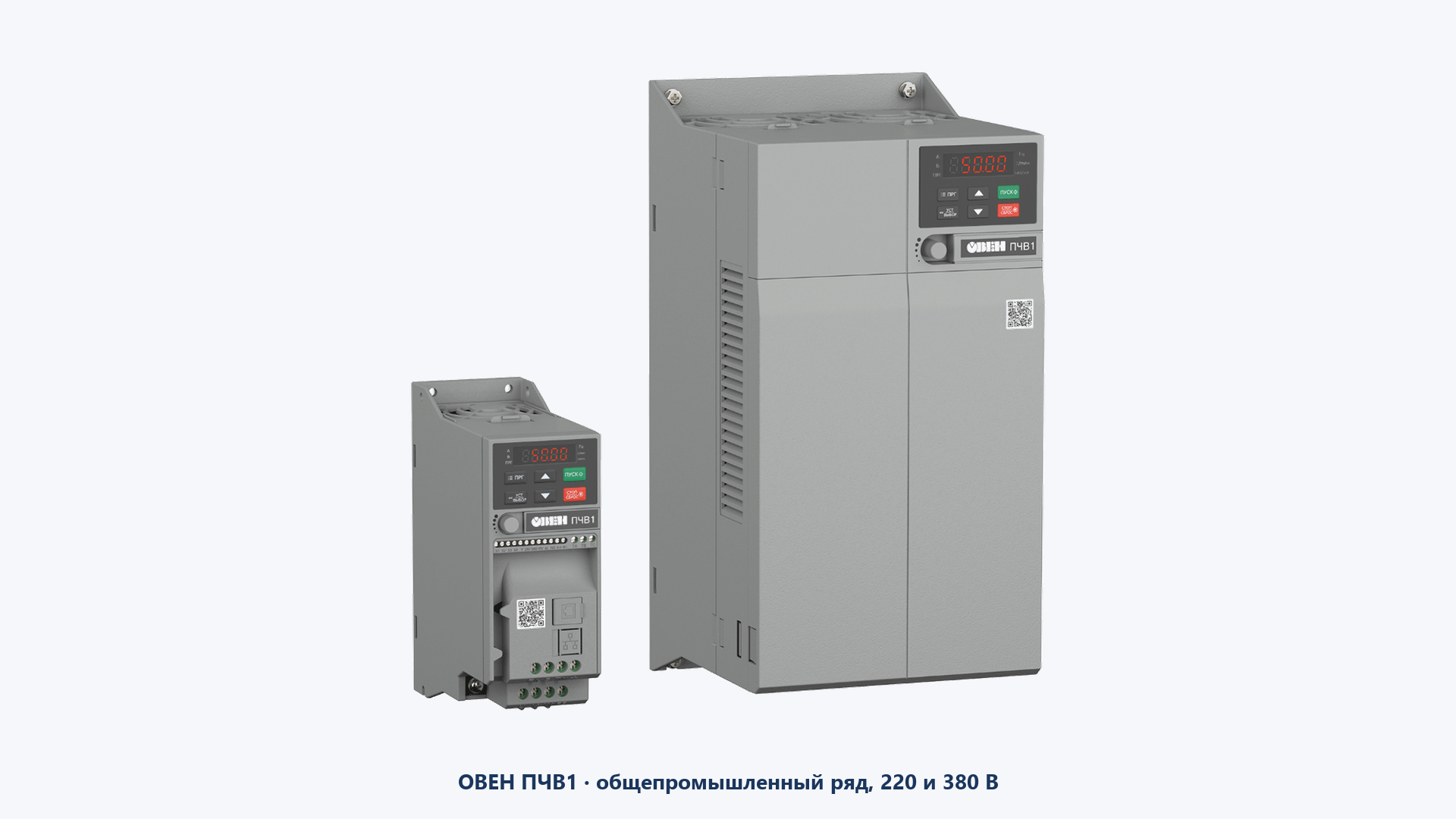

В линейке ПЧВ1 для однофазного питания доступны модели мощностью 0,75–2,2 кВт, однако окончательный выбор выполняют по номинальному току, схеме подключения и характеристикам двигателя.

ПЧ для сети 3×380 В

Трёхфазные преобразователи применяют в промышленности, насосных, вентиляционных установках, станках и технологическом оборудовании. При выборе проверяют:

• входное напряжение;

• выходной ток;

• мощность двигателя;

• тип нагрузки;

• требования по перегрузке;

• способ управления;

• условия монтажа.

Для общепромышленных задач можно рассмотреть ПЧВ1. Для более сложных систем с крупной мощностью, энкодером или промышленными сетями — ПЧВ3.

Насос и вентилятор: нужен ли векторный режим

Для центробежного насоса или вентилятора чаще всего достаточно скалярного управления U/f, особенно если не требуется высокий момент на низкой скорости. В таких системах важны стабильное регулирование, ПИД-функции и корректно настроенные ограничения частоты.

Векторное управление выбирают, когда нужно:

• получить больший момент на малых оборотах;

• компенсировать изменения нагрузки;

• обеспечить более точное регулирование скорости;

• работать с механизмом постоянного момента;

• использовать энкодерную обратную связь.

Векторный режим не является автоматически лучшим выбором для любой задачи. Для насоса с регулированием давления избыточные функции могут усложнить настройку без практической пользы.

У ПЧВ1 предусмотрены скалярный режим U/f и бездатчиковое векторное управление SVC. При подборе необходимо проверить, какие режимы доступны в конкретном исполнении и подходят ли они для вашей нагрузки.

Частотный преобразователь для насоса: давление, ПИД и режим сна

Для поддержания давления частотный преобразователь работает в составе замкнутого контура:

1. Датчик измеряет фактическое давление.

2. Сигнал 4–20 мА поступает на аналоговый вход ПЧ или контроллера.

3. ПИД-регулятор сравнивает фактическое значение с заданным.

4. Частотник изменяет скорость двигателя.

5. Насос увеличивает или уменьшает подачу.

Для такой системы необходимы правильная настройка ПИД-регулятора и корректный диапазон датчика. Если диапазон датчика выбран слишком большим, точность регулирования в рабочей зоне может снизиться.

Полезны также функции:

• минимальная и максимальная частота;

• задержка запуска;

• режим сна;

• автоматическое пробуждение;

• защита от перегрузки;

• контроль отсутствия сигнала датчика;

• ограничение ускорения и торможения.

Минимальную частоту нельзя назначать одинаковой для всех насосов. Она зависит от конструкции оборудования, требований охлаждения двигателя, характеристик насоса и допустимого режима работы.

Режим сна позволяет остановить насос при малом расходе, когда система достигла заданного давления. Это уменьшает число ненужных циклов работы и предотвращает постоянное вращение двигателя при закрытой арматуре.

Защиту от сухого хода не следует полностью возлагать на частотник. Для этого применяют датчики уровня, реле протока, контроль давления или отдельную логику в контроллере.

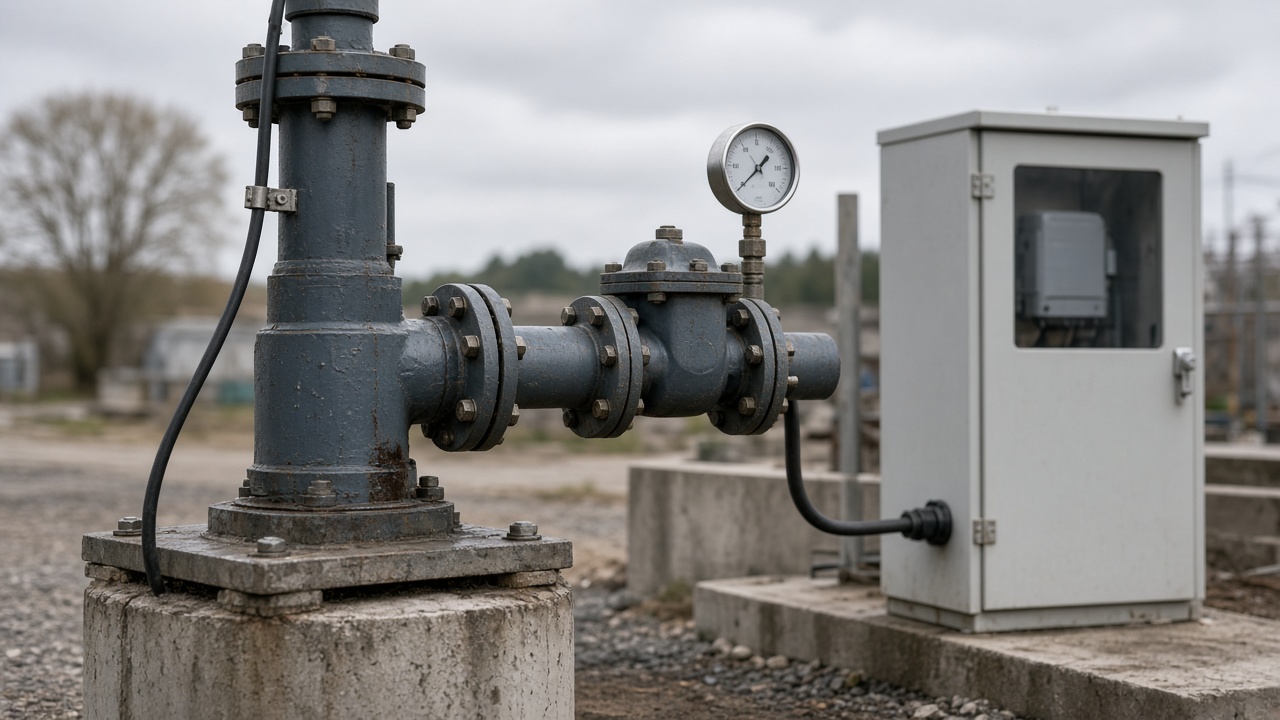

Частотник для скважинного насоса

Подбор частотного преобразователя для скважинного насоса требует дополнительного внимания. Погружной двигатель охлаждается потоком жидкости, поэтому слишком низкая скорость может привести к недостаточному охлаждению.

Также необходимо учесть:

• длину кабеля до двигателя;

• допустимую минимальную частоту;

• защиту от сухого хода;

• тип двигателя;

• ток двигателя;

• наличие частых запусков;

• параметры УЗО;

• необходимость моторного дросселя;

• требования производителя насоса.

Для длинного кабеля рекомендуется проверить необходимость моторного дросселя. Он снижает импульсные нагрузки на двигатель и помогает уменьшить уровень помех в системе.

Сухой ход контролируют с помощью датчиков уровня, реле давления, реле протока или специальной логики контроллера. Один частотник без обратной информации о наличии воды не всегда способен надёжно определить сухой ход.

Управление: клеммы, панель, ПЛК или сеть

Для автономной установки часто достаточно встроенной панели и дискретных входов. Например, запуск можно задавать внешним контактом, а скорость — аналоговым сигналом 0–10 В или 4–20 мА.

Для автоматизированной системы ПЧ подключают к:

• ПЛК;

• контроллеру управления насосами;

• системе диспетчеризации;

• промышленной Ethernet-сети;

• сети Profibus или другому интерфейсу, если он предусмотрен выбранным оборудованием.

Выносная панель оператора используется для удобной настройки и локального контроля. Она не является самостоятельным преобразователем частоты.

Энкодерная плата также относится к дополнительным модулям. Например, энкодерная плата ПЭ2 предназначена для подключения инкрементального HTL-энкодера и работы с ПЧВ3.

Перед заказом необходимо проверить совместимость опции с конкретной моделью ПЧ.

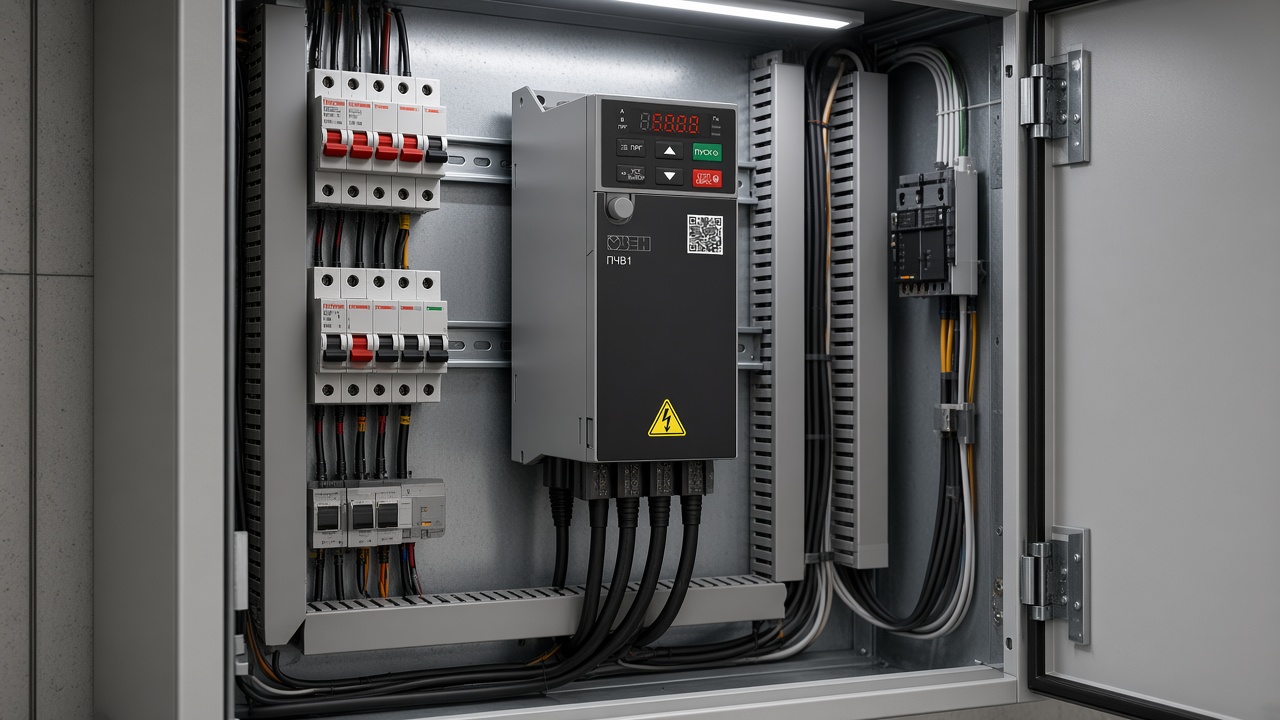

Шкаф, IP, охлаждение и электромагнитная совместимость

Большинство преобразователей частоты устанавливают внутри шкафа управления. При выборе места монтажа учитывают:

• температуру воздуха;

• влажность;

• наличие пыли;

• расстояние до нагревательных элементов;

• свободное пространство для охлаждения;

• возможность обслуживания;

• степень защиты шкафа.

Оборудование с IP20 обычно не следует устанавливать непосредственно в сырой насосной или на открытом воздухе. Для таких условий нужен шкаф с подходящей степенью защиты и правильно организованным охлаждением.

Нельзя закрывать вентиляционные отверстия ПЧ или устанавливать несколько мощных устройств вплотную друг к другу. Перегрев сокращает ресурс силовых компонентов и может привести к аварийному отключению.

Силовые кабели двигателя и сигнальные линии датчиков следует прокладывать с учётом требований ЭМС. Кабели 4–20 мА, линии ПЛК и коммуникационные интерфейсы желательно удалять от силовой части и защищать от наводок.

Какую линейку выбрать: ПЧВ1, ПЧВ3, VFD1 или AFD

Каталог преобразователей частоты позволяет перейти к нужной линейке и проверить характеристики конкретных моделей. Не следует выбирать ПЧВ3 только потому, что он функциональнее ПЧВ1. Для простого насоса небольшой мощности возможности ПЧВ3 могут оказаться избыточными.

При подборе сравнивайте не только мощность, но и:

• номинальный выходной ток;

• напряжение питания;

• режим управления;

• перегрузочную способность;

• количество входов и выходов;

• поддерживаемые протоколы;

• возможность подключения дополнительных модулей;

• условия монтажа.

Что входит в контур, кроме частотника

Частотный преобразователь является частью системы, а не полной насосной автоматикой. В зависимости от задачи могут потребоваться:

• датчик давления;

• датчик уровня;

• реле протока;

• ПЛК;

• контроллер насосной станции;

• моторный дроссель;

• сетевой дроссель;

• автоматический выключатель;

• контактор или коммутационная аппаратура;

• шкаф управления;

• панель оператора;

• средства диспетчеризации.

Для организации связи внутри шкафа можно использовать промышленные сетевые устройства. Например, коммутатор ТОТЕМ КН1005-R-5T-2D2 и коммутатор ТОТЕМ КН1008-R-8T-2D2 относятся к сетевому оборудованию, а не к частотным преобразователям.

Это важно учитывать при формировании спецификации: коммутатор обеспечивает передачу данных между устройствами, но не управляет скоростью двигателя. Аналогично, датчик давления формирует измерительный сигнал, но сам по себе не регулирует привод.

Примеры подбора

Насос системы отопления

Исходные данные:

• двигатель 4 кВт;

• сеть 3×380 В;

• требуется поддерживать давление;

• управление — по сигналу датчика 4–20 мА;

• работа в автоматическом режиме.

Решение:

• частотный преобразователь ПЧВ1 с током, соответствующим двигателю;

• датчик давления ПД100;

• настройка ПИД-регулятора;

• ограничение минимальной и максимальной частоты;

• режим сна при малом расходе.

Для подбора можно начать с ПЧВ1 и ПД100 модели 1х1, а затем сверить номинальный ток двигателя с параметрами выбранного исполнения.

Скважинный насос

Исходные данные:

• двигатель 1,5 кВт;

• сеть 1×220 В;

• длина кабеля 80 м;

• требуется плавно регулировать давление;

• есть риск сухого хода.

Решение:

• ПЧ с входом 1×220 В;

• датчик давления или контроллер с обратной связью;

• моторный дроссель при необходимости по длине кабеля;

• датчик уровня или другая защита от сухого хода;

• ограничение минимальной частоты по документации насоса.

В качестве направления подбора можно рассмотреть ПЧВ1 для соответствующей сети или Meyertec VFD1.

Двигатель 55 кВт без регулирования скорости

Исходные данные:

• двигатель работает только на номинальной скорости;

• требуется снизить пусковой ток;

• регулирование производительности не нужно.

Решение:

В этом случае может подойти УПП1, а не частотный преобразователь. Устройство плавного пуска обеспечивает контролируемый разгон и остановку, но не заменяет ПЧ там, где требуется постоянное изменение скорости или поддержание давления.

Частые ошибки при выборе

Выбирать только по мощности

Мощность двигателя не показывает всех требований к преобразователю. Проверяйте номинальный ток, перегрузочную способность и тип нагрузки.

Путать ПЧ и УПП

УПП подходит для плавного пуска, но не обеспечивает полноценное регулирование скорости и ПИД по давлению.

Не учитывать напряжение сети

ПЧ для 1×220 В и ПЧ для 3×380 В — разные исполнения. Нельзя выбирать модель только по мощности без проверки входного напряжения.

Подключать насос без датчика давления

Если требуется поддерживать давление, частотнику нужна обратная связь. Обычно её формирует датчик с выходом 4–20 мА или 0–10 В.

Не учитывать длинный кабель

Для скважинных и удалённых насосов необходимо проверить требования к кабелю и необходимость моторного дросселя.

Устанавливать ПЧ в неподходящих условиях

IP20 и встроенное охлаждение рассчитаны не на любое помещение. Для влажных и запылённых зон нужен подходящий шкаф и правильный теплоотвод.

Принимать дополнительную плату за сам частотник

Ethernet-модуль, энкодерная плата или выносная панель — это комплектующие. Они расширяют функциональность ПЧ, но не заменяют основной прибор.

Покупать самый функциональный ПЧ без расчёта

ПЧВ3 не обязательно будет лучшим выбором для небольшого насоса. Избыточные функции повышают сложность проекта и могут не использоваться.

FAQ

Чем частотный преобразователь отличается от УПП?

ПЧ регулирует скорость двигателя во время работы, изменяя частоту и напряжение. УПП управляет процессом запуска и остановки, но обычно не предназначено для постоянного регулирования оборотов.

Как подобрать частотник по мощности двигателя?

Сначала сравнивают номинальный ток двигателя и выходной ток ПЧ, затем проверяют напряжение, тип нагрузки, перегрузочную способность и режим работы. Выбор только по киловаттам может привести к неправильному подбору.

Можно ли запитать трёхфазный насос от 220 В через частотник?

Это возможно только при совместимости конкретного двигателя, схемы подключения, мощности и входного исполнения ПЧ. Сам факт наличия частотника не гарантирует работу любого трёхфазного двигателя от однофазной сети.

Нужен ли частотный преобразователь для скважинного насоса?

ПЧ нужен, если требуется регулировать давление, расход или скорость двигателя. Для простого включения и отключения по сигналу может быть достаточно реле, контроллера или другого устройства автоматики.

Чем ПЧВ1 отличается от ПЧВ3?

ПЧВ1 предназначен для широкого круга общепромышленных задач и насосно-вентиляционного оборудования. ПЧВ3 ориентирован на более сложные системы, где могут потребоваться расширенные функции, энкодер или промышленные интерфейсы. Точные возможности зависят от исполнения.

Платы Ethernet и энкодера — это частотники?

Нет. Это дополнительные модули или аксессуары для расширения возможностей преобразователя. Перед заказом проверяйте совместимость платы с конкретной серией и моделью ПЧ.

Нужен ли дроссель?

Дроссель может потребоваться при длинном моторном кабеле, повышенных требованиях к ЭМС, наличии сетевых помех или необходимости снизить импульсные нагрузки на двигатель. Тип дросселя зависит от места установки: моторный ставят между ПЧ и двигателем, сетевой — на входе ПЧ.

Можно ли заменить реле давления частотником?

Нет, это устройства разного назначения. Реле давления формирует контактный сигнал при достижении уставки, а ПЧ регулирует скорость двигателя. Для автоматического поддержания давления обычно нужны ПЧ, датчик давления и настроенный ПИД-контур.

Есть ли частотные преобразователи ТОТЕМ или РЭЛСИБ?

В рассматриваемой структуре каталога ТОТЕМ представлен сетевыми коммутаторами, а РЭЛСИБ — оборудованием для контроля температуры и влажности. Эти устройства могут входить в состав автоматизированной системы, но не являются частотными преобразователями.

Как получить помощь с подбором

Для подбора частотного преобразователя подготовьте:

• фото шильдика двигателя;

• мощность и номинальный ток;

• напряжение и количество фаз;

• тип механизма;

• требуемую функцию — плавный пуск, регулирование скорости или ПИД по давлению;

• длину кабеля до двигателя;

• условия монтажа;

• необходимость подключения к ПЛК или промышленной сети.

На основании этих данных можно определить подходящую линейку, номинальный ток, дополнительные модули и защитные устройства.

Оставить заявку на подбор частотного преобразователя можно через каталог или напрямую у специалистов «Промплатформы». Для системы с насосом сразу укажите, требуется ли поддержание давления, есть ли датчик 4–20 мА и предусмотрена ли защита от сухого хода.
