Как выбрать преобразователь давления: практическое руководство для инженера
Выбор датчика давления — задача, где ошибка в одной характеристике может стоить недель простоев. В этой статье разберём, как правильно подобрать преобразователь давления под вашу задачу: от типа измеряемого давления и выходного сигнала до защиты корпуса и диапазона измерений. В качестве примеров рассмотрим популярные серии ОВЕН ПД100 и другие решения, доступные в каталоге Промплатформы.
Что такое преобразователь давления и чем он отличается от датчика
В профессиональной среде термины «датчик давления» и «преобразователь давления» часто используют как синонимы, но между ними есть нюанс. Датчик — это чувствительный элемент, который воспринимает давление. Преобразователь — устройство, которое не только измеряет, но и преобразует давление в стандартизированный электрический сигнал (например, 4–20 мА или 0–10 В).
Для задач автоматизации и диспетчеризации почти всегда нужен именно преобразователь: он совместим с контроллерами, ПЛК и системами телеметрии.
Большой выбор таких устройств представлен в разделе «Датчики и преобразователи давления».

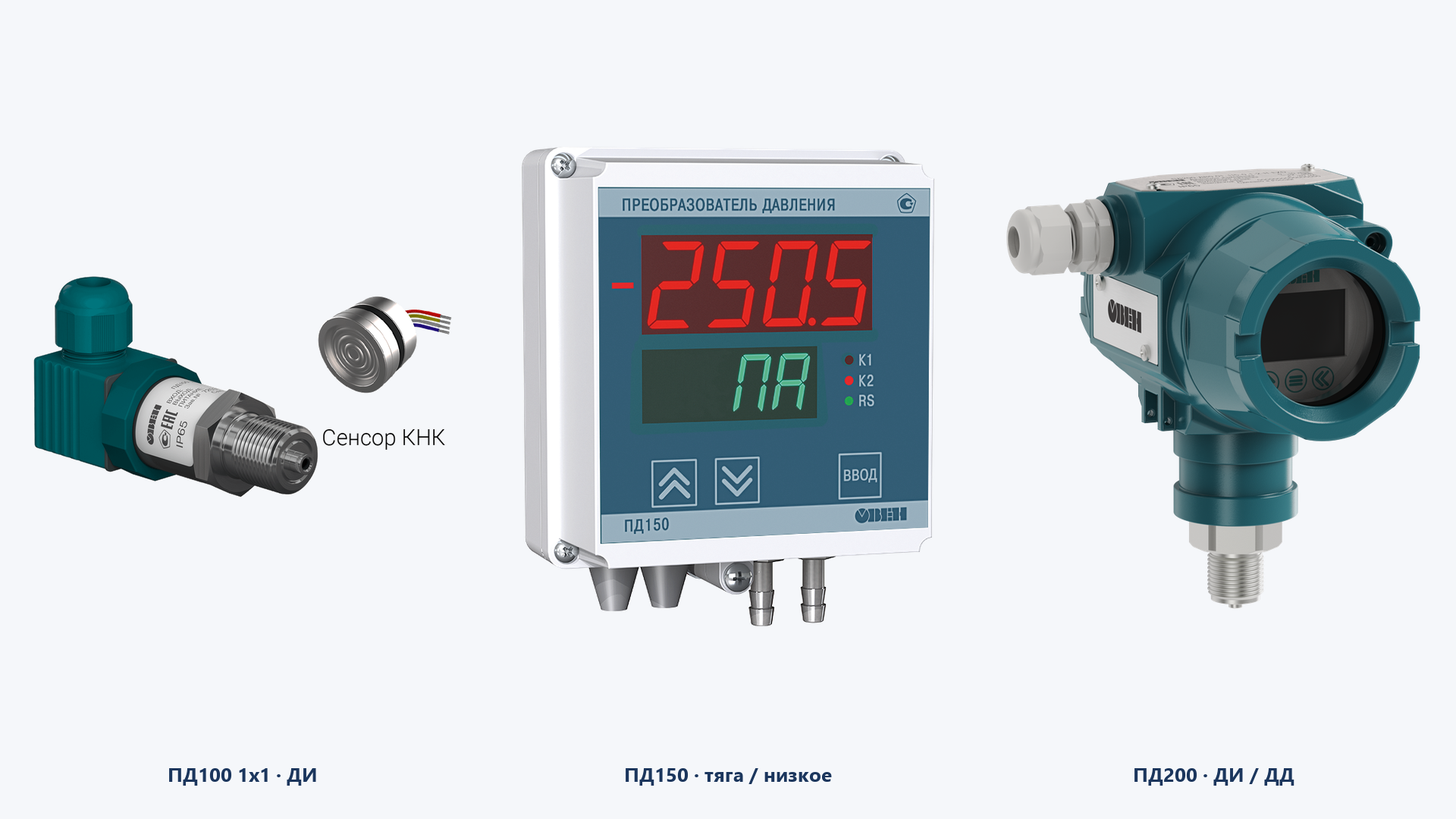

Тип измеряемого давления: ДИ, ДА, ДВ, ДИВ
Первый шаг — определить, какое именно давление вы измеряете.
Избыточное (ДИ) — давление относительно атмосферного. Самый частый вариант в водоснабжении, котельных, компрессорах, насосных станциях.
Абсолютное (ДА) — давление относительно абсолютного вакуума. Нужно в технологических процессах, где важно абсолютное значение (например, вакуумные системы, некоторые химпроцессы).
Вакуумметрическое (ДВ) — разрежение ниже атмосферного.
Избыточно-вакуумметрическое (ДИВ) — диапазон, включающий как избыточное, так и вакуумметрическое давление.
Практическое правило: для систем водоснабжения, отопления, вентиляции и большинства промышленных контуров выбирают датчик избыточного давления.

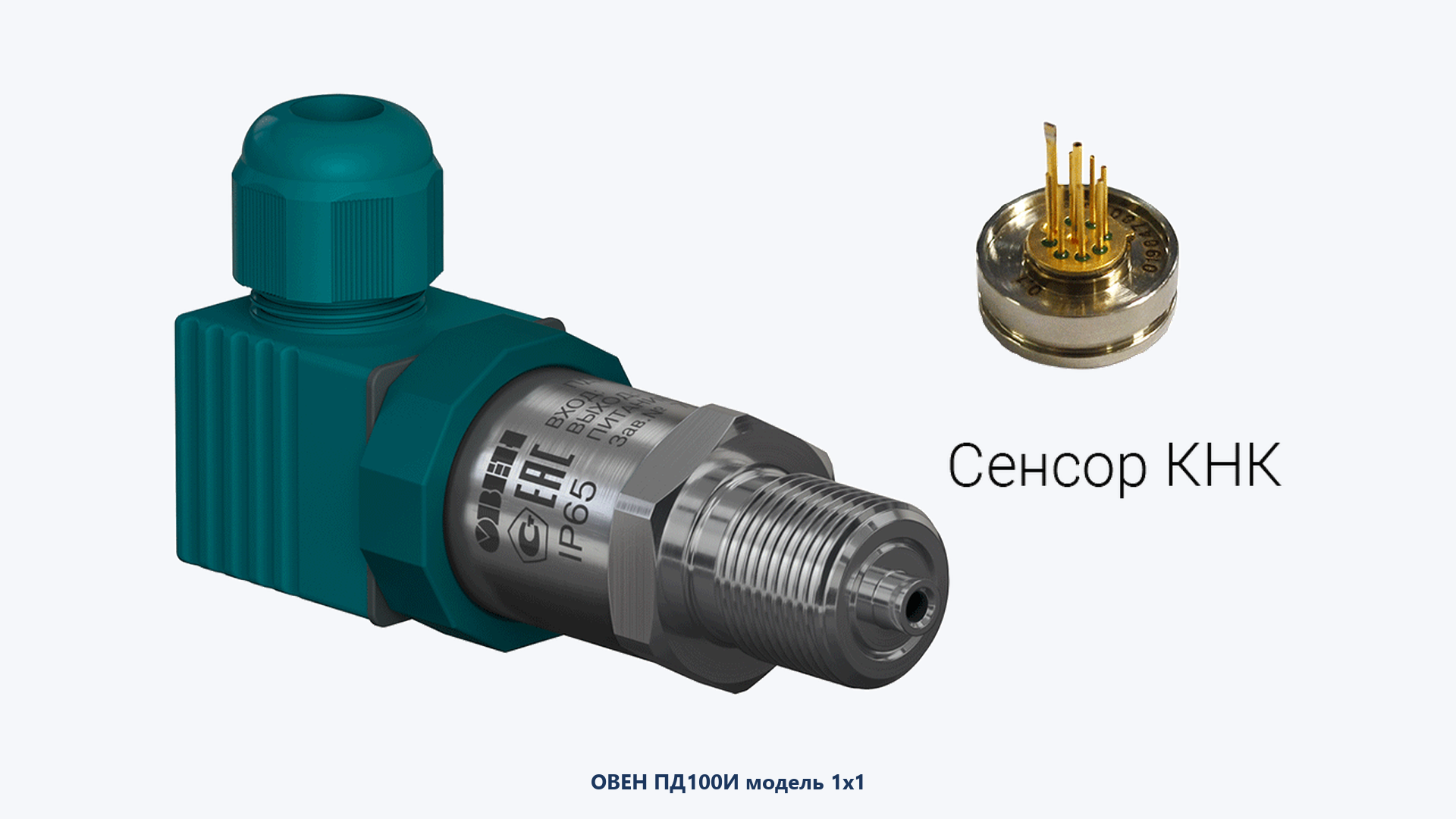

Диапазон измерений и запас по перегрузке
Диапазон измерений выбирают так, чтобы рабочее давление находилось примерно в середине шкалы, а пиковые значения не превышали верхний предел. При этом важно учитывать перегрузочную способность: у многих промышленных датчиков (например, ОВЕН ПД100) она составляет не менее 200% от верхнего предела измерений (ВПИ).
Пример: если в системе нормальное давление 1,0 МПа, а возможны кратковременные скачки до 1,6 МПа, логично взять диапазон 0–1,6 МПа или 0–2,5 МПа с запасом.
Выходной сигнал: 4–20 мА или 0–10 В?
Один из ключевых параметров — выходной сигнал преобразователя. Два самых распространённых варианта: 4–20 мА и 0–10 В.

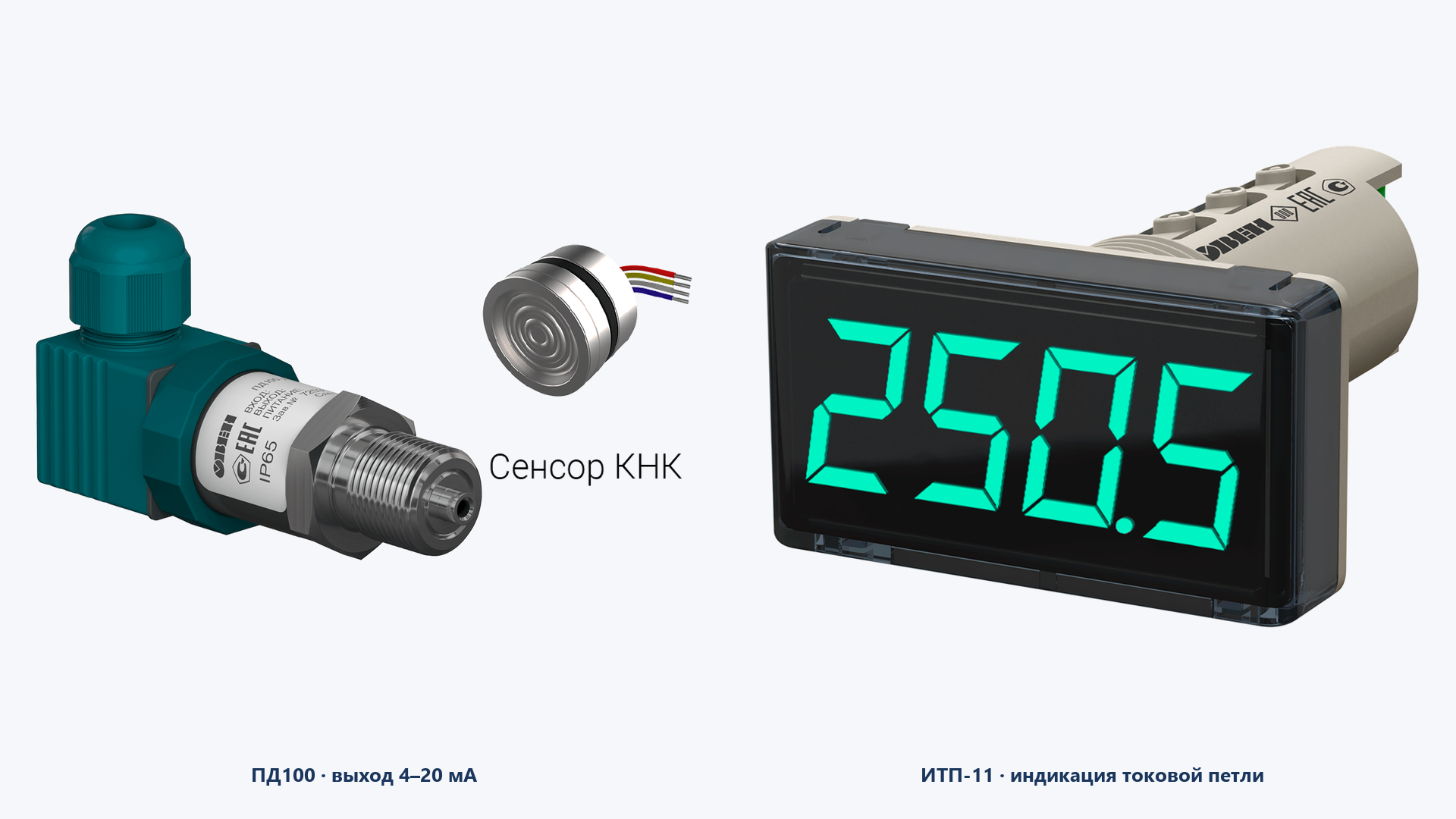

Датчик давления 4–20 мА
Преимущества токового выхода 4–20 мА:
Высокая устойчивость к помехам на длинных линиях (десятки и сотни метров).
Возможность диагностики обрыва цепи: 0 мА = обрыв, 4 мА = минимальное давление.
Стандарт для промышленной автоматики и систем телеметрии.
Питание часто организуется по двухпроводной токовой петле (12–36 В).
Где использовать: удалённые объекты, щиты с большой длиной кабеля, системы с контроллерами и телеметрией, насосные и котельные.
В каталоге Промплатформы такие решения представлены в разделе «Датчики и преобразователи давления», где можно подобрать модели с выходом 4–20 мА под разные диапазоны и условия.
Выход 0–10 В
Преимущества напряжения 0–10 В:
Простота подключения к некоторым типам входов ПЛК и частотных преобразователей.
Удобство для коротких линий внутри щита.
Недостатки:
Более высокая чувствительность к электромагнитным помехам (двигатели, реле, частотники).
Сложнее реализовать диагностику обрыва.
Падение напряжения на длинных линиях влияет на точность.
Где использовать: короткие линии внутри шкафа автоматики, оборудование с входами 0–10 В, лабораторные и испытательные стенды.
Практическое правило: для промышленных объектов и уличных коммуникаций почти всегда лучше выбрать датчик давления 4–20 мА.
Класс точности и стабильность показаний
Класс точности указывает допустимую погрешность в процентах от верхнего предела измерений (ВПИ). Для преобразователей давления типичные значения: 0,25%, 0,5%, 1,0%, 1,5%.
0,25–0,5% — задачи с высокими требованиями к точности: учёт ресурсов, точные технологические процессы, лабораторные измерения.
1,0–1,5% — типовые задачи в ЖКХ, водоснабжении, вентиляции, общих промышленных контурах.
Важно также смотреть на стабильность показаний во времени и устойчивость к гидроударам. Например, у серии ОВЕН ПД100 заявлена устойчивость к гидроударам и низкий уровень выходного шума (не более ±16 мкА).
Температура среды и условия эксплуатации
Обязательно проверяйте диапазон температур измеряемой среды и окружающего воздуха. Для многих промышленных датчиков типичные значения:
Температура измеряемой среды: от –40 до +100…+135 °С.
Температура окружающей среды: от –40 до +80 °С.
Для горячих сред (пар, горячая вода, масло) выбирайте модели с расширенным температурным диапазоном и, при необходимости, с разделительной мембраной или отборным устройством.
Степень защиты корпуса и исполнение
Степень защиты по ГОСТ/IEC (IP) определяет, насколько датчик защищён от пыли и воды. Для уличных и влажных помещений обычно требуется IP65 и выше.
Также обращайте внимание на:
Материал мембраны (нержавеющая сталь, керамика) — особенно для агрессивных сред.
Тип присоединения (резьба G½, G¼, M20×1,5, фланец и т. д.).
Исполнение корпуса: компактное для щита или «полевое» с металлическим кабельным вводом для монтажа на трассе.
Для взрывоопасных зон нужны модели с маркировкой взрывозащиты (Ex).
Датчик давления для воды и систем ЖКХ
Для систем водоснабжения, отопления и ЖКХ важны:
Тип давления: избыточное (ДИ).
Диапазон: обычно 0–1,0…1,6 МПа для внутренних сетей, до 2,5 МПа для магистралей.
Выход: 4–20 мА для интеграции с контроллерами и диспетчеризацией.
Защита: IP65, материал мембраны — нержавеющая сталь или керамика.
Надёжность: устойчивость к гидроударам, длительный межповерочный интервал.

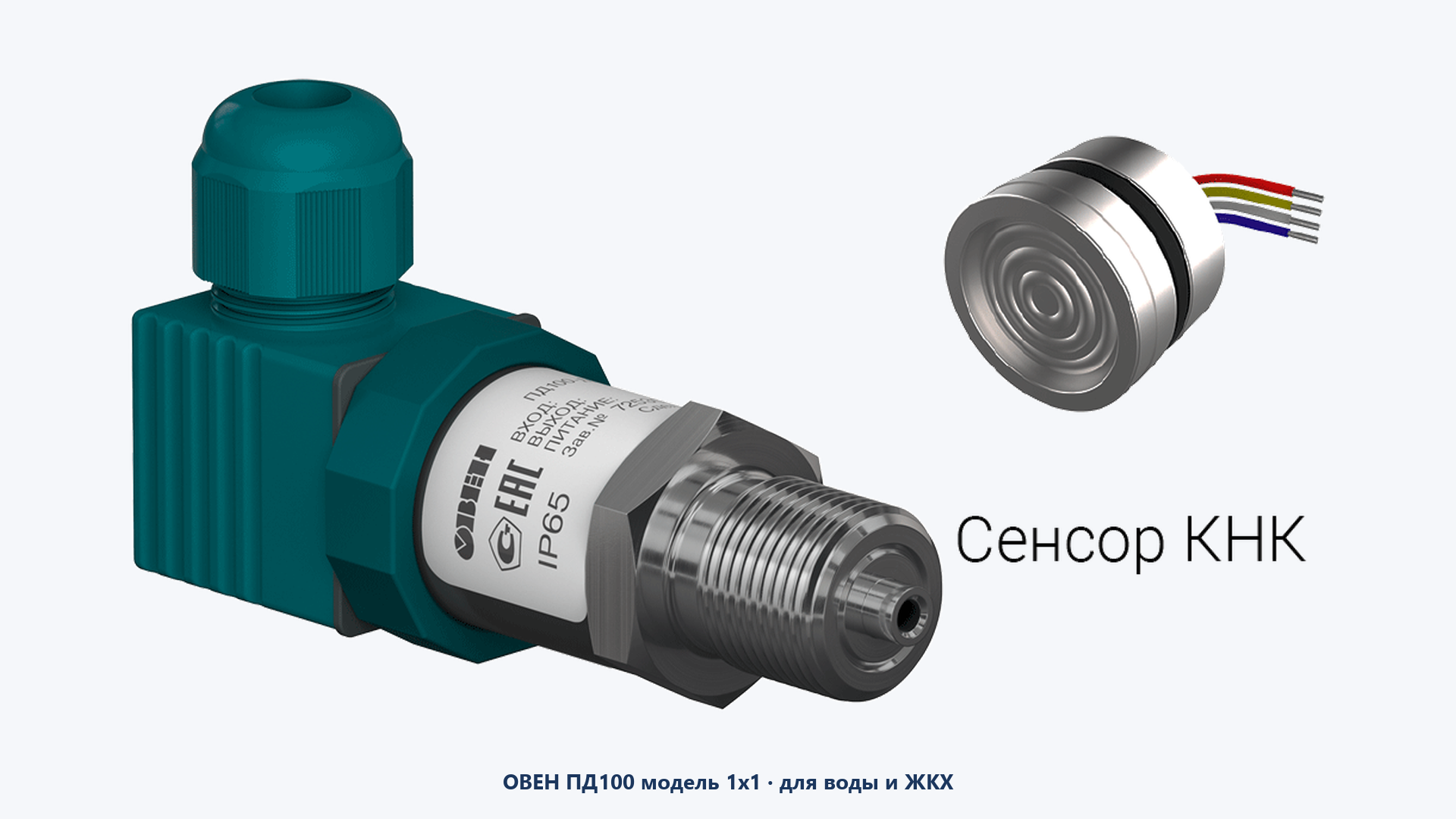

Яркий пример — ПД100 модель 1х1: датчик-преобразователь избыточного давления измерительный для объектов ЖКХ с керамической или металлической мембраной, диапазоном от 0,016 до 10,0 МПа и классом точности 1,0%.
Для задач ЖКХ также подойдёт серия преобразователей давления ОВЕН ПД100, представленная в каталоге Промплатформы.
Промышленный датчик давления: на что обратить внимание
Для промышленных задач (насосные, компрессоры, маслостанции, котельные, технологические линии) требования жёстче:
Диапазон измерений до 100 МПа и выше.
Класс точности 0,25–0,5% для ответственных контуров.
Устойчивость к вибрации и механическим воздействиям (группа исполнения V3 и аналоги).
Взрывозащита при работе в опасных зонах.
Длительный срок службы (средняя наработка на отказ 50 000 ч и более, срок службы до 12 лет).

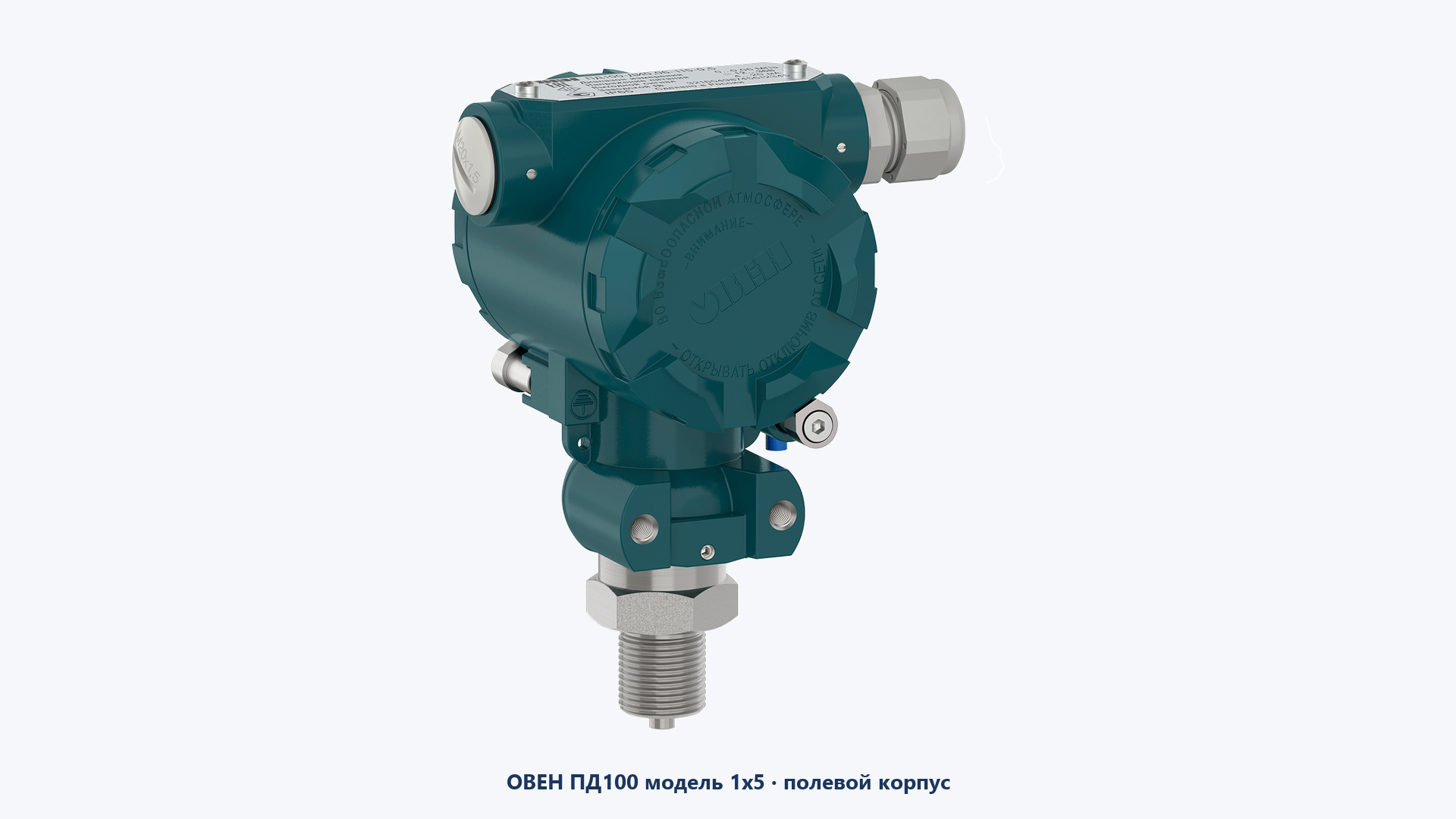

Пример: ОВЕН ПД100 в полевом корпусе (модель 1х5) с мембраной из нержавеющей стали, диапазоном 0,01–100 МПа, классом точности 0,25–1,5% и межповерочным интервалом 4–5 лет.
Подобные решения можно найти в разделах «Датчики и преобразователи давления» и «Промышленные датчики».
Преобразователь давления с индикацией: когда он нужен
Если оператору важно визуально контролировать давление на месте, стоит рассмотреть преобразователь давления с индикацией (встроенный дисплей). Такие модели удобны для:
Насосных станций и котельных.
Технологических линий с локальным контролем.
Объектов, где не всегда есть доступ к системе диспетчеризации.
Индикация упрощает настройку, диагностику и первичную проверку без подключения внешних приборов.

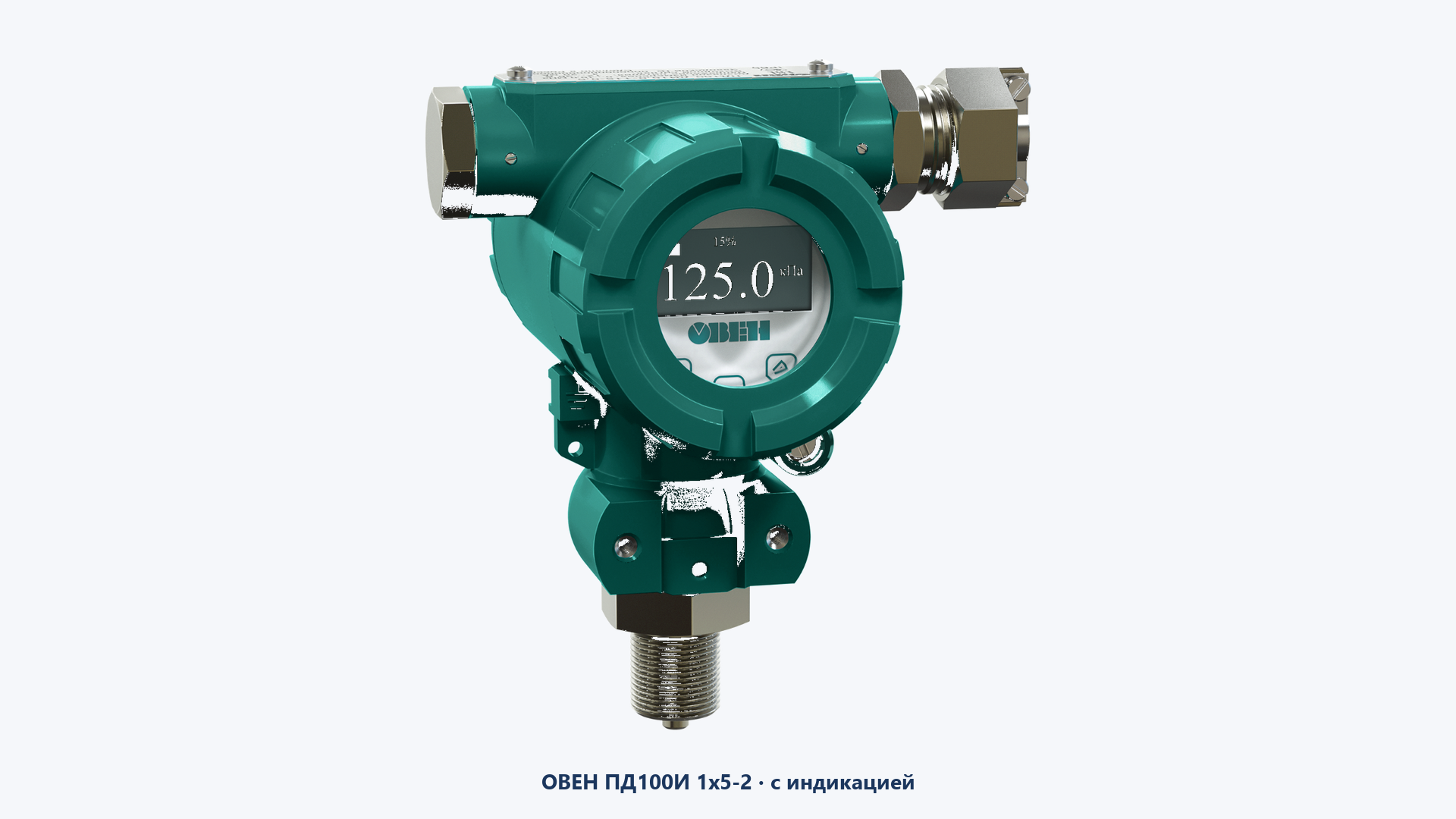

В линейке ОВЕН это, например, серия ПД100И — датчики и преобразователи давления с индикацией, предназначенные для основных производств и ответственных участков.
Пример подбора: от задачи к конкретной модели

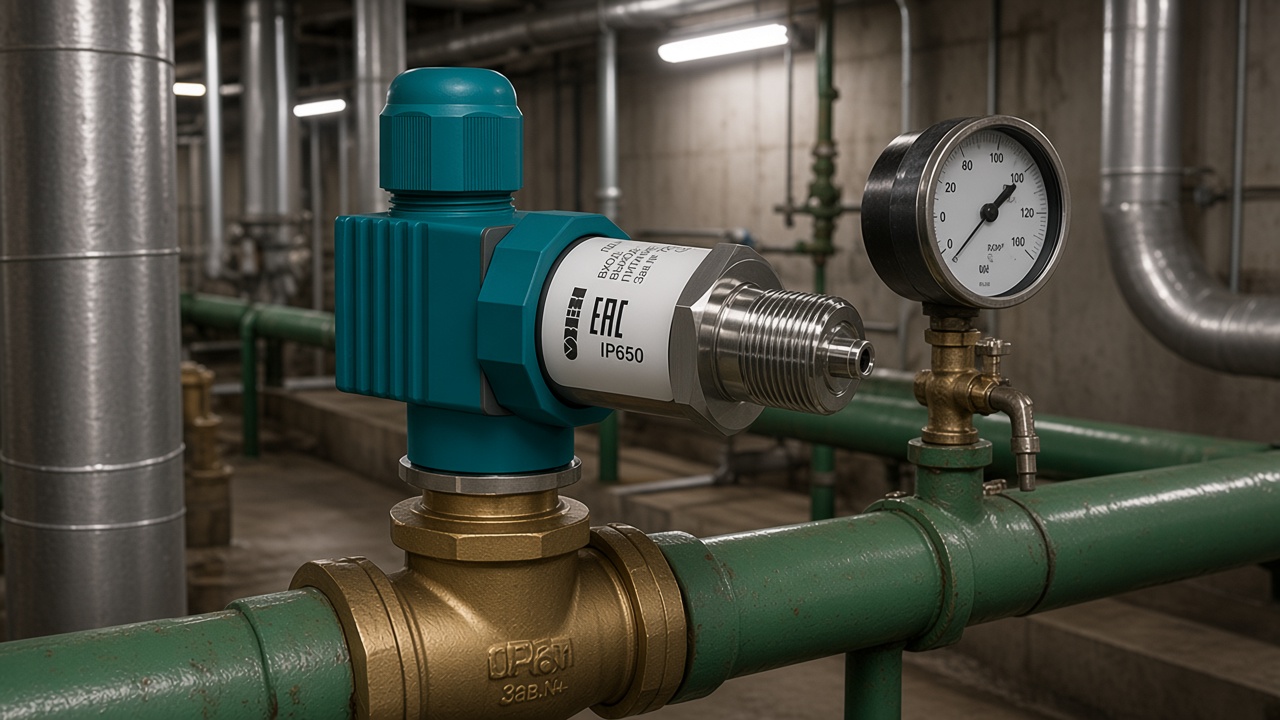

Задача: выбрать датчик избыточного давления для насосной станции водоснабжения.
Тип давления: ДИ.
Рабочее давление: до 1,0 МПа, возможны скачки до 1,6 МПа.
Выход: 4–20 мА (длинная линия до щита управления).
Точность: 0,5–1,0% достаточно.
Защита: IP65, нержавеющая мембрана.
Исполнение: компактное или полевое, в зависимости от места монтажа.
Под такие требования хорошо подходит ПД100 модель 1х1 с диапазоном 0–1,6 МПа, выходом 4–20 мА и классом точности 1,0%.
Аналогичные модели с другими диапазонами и классами точности можно подобрать в каталоге «Датчики и преобразователи давления».
