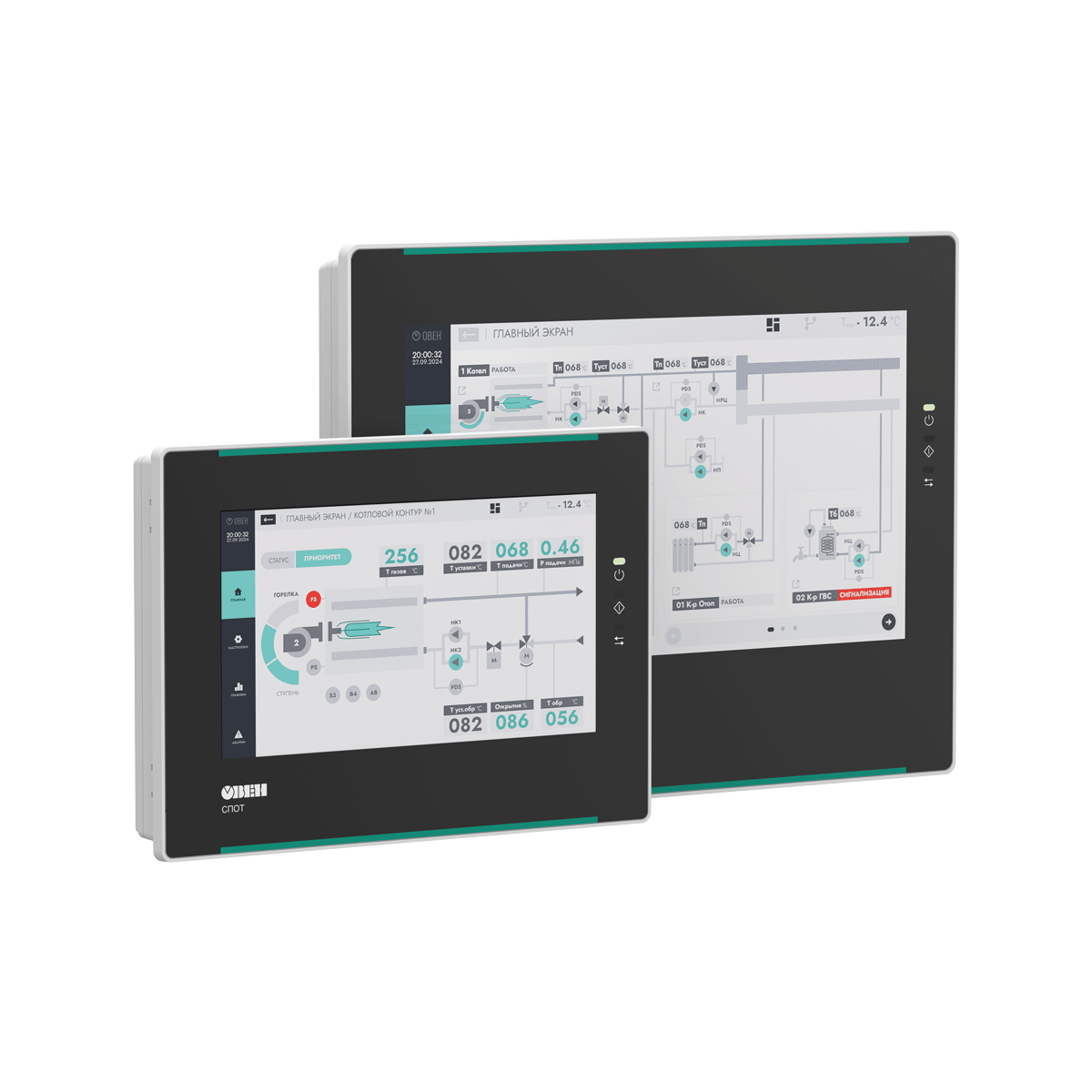

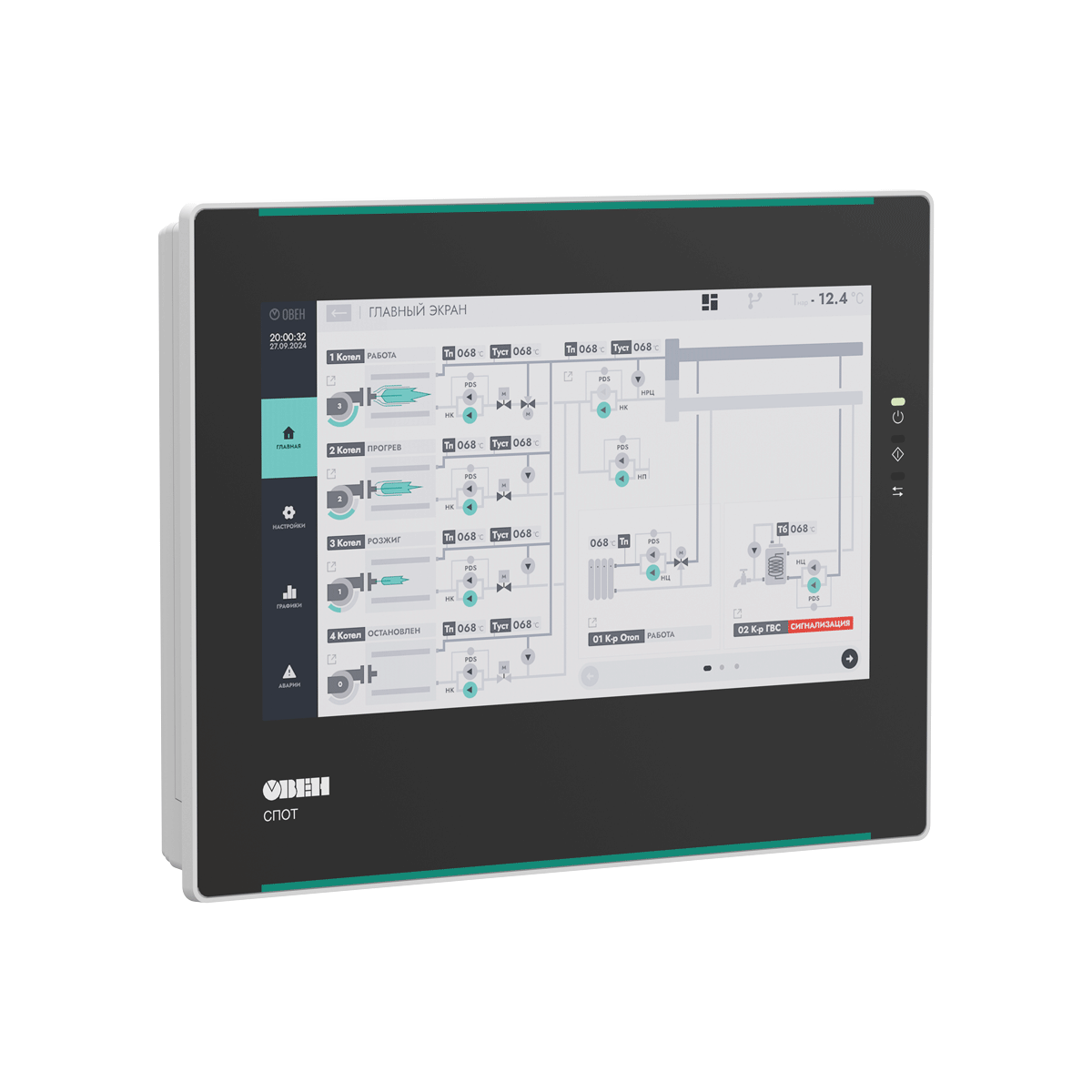

СПОТ панель оператора теплоснабжения с готовой визуализацией
Описание
СПОТ – специализированная панель оператора, разработанная для работы с контроллером КТР-121. Панель поставляется с готовым интерфейсом, поэтому не требует программирования и разработки дизайна.
СПОТ определяет состав подключенных приборов, обеспечивает удобную навигацию между ними, предоставляет доступ ко всем параметрам, ведет архивы аварий и событий и отображает данные в виде графиков.
Преимущества
Пример применения
Тех. характеристики
| Наименование | Значение |
| Питание | |
| Диапазон напряжения питания | 10,2…27,6 В постоянного тока (номинальное 24 В) |
| Максимальная потребляемая мощность, не более: | |
| СПОТ-07.Х | 4 Вт |
| СПОТ-10.Х | 7 Вт |
| Аппаратные характеристики | |
| Процессор | Cortex A7 1GHz. Dual Core |
| Память программ (Flash) | 128 Мб |
| Оперативная память | 128 Мб |
| Часы реального времени (RTC) | Есть, энергонезависимые |

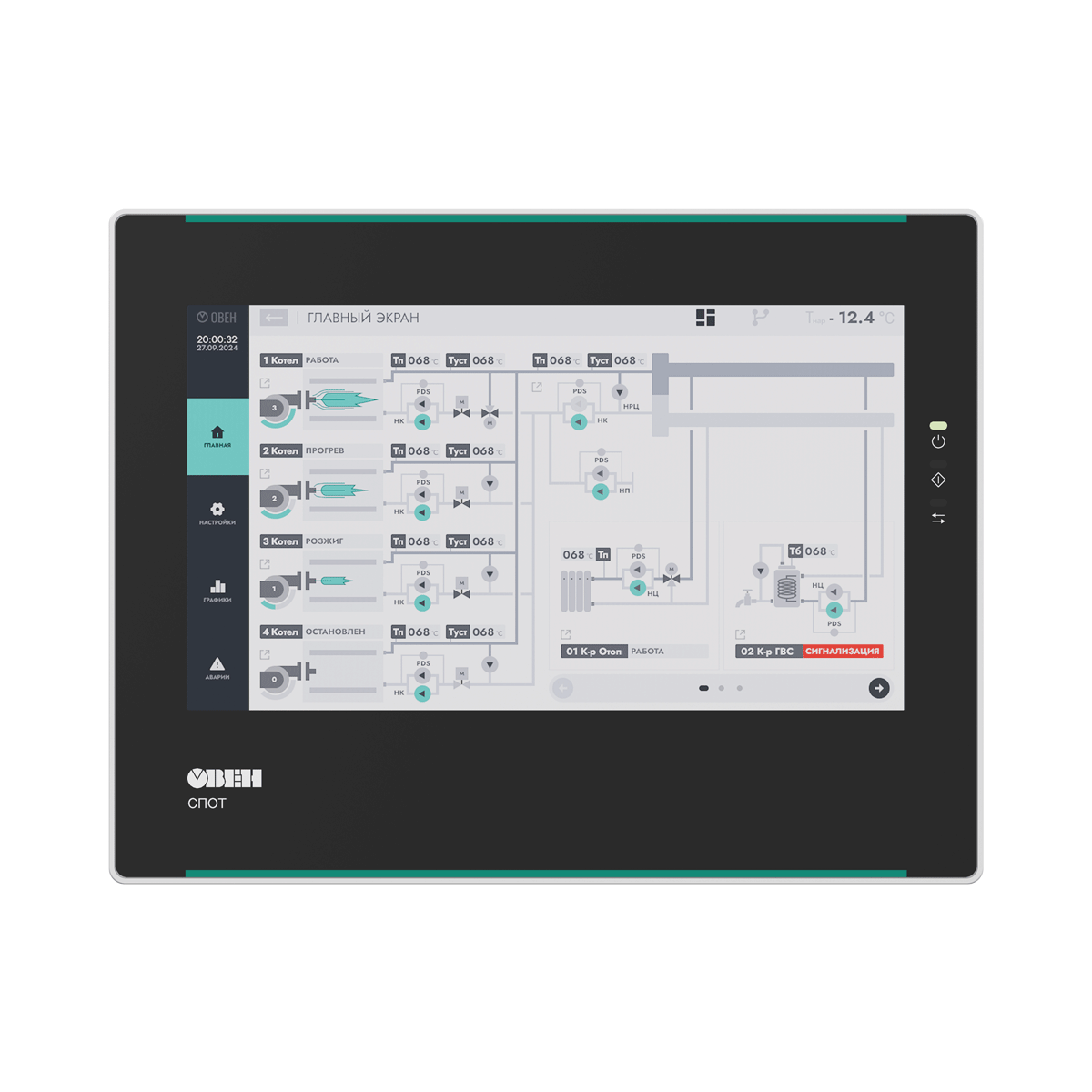

| Дисплей | |
| Тип | TFT LCD с LED (светодиодная подсветка) |
| Количество цветов | 16,7 млн (TrueColor) |
| Диагональ (соотношение сторон): | |
| СПОТ-07.Х | 7" (16:9) |
| СПОТ-10.Х | 10,2" (16:9) |
| Разрешение | 1024 × 600 пикселей |
| Яркость | 450 кд/м2 |
| Контрастность | 400:1 |
| Время наработки на отказ подсветки, не менее | 50000 ч |

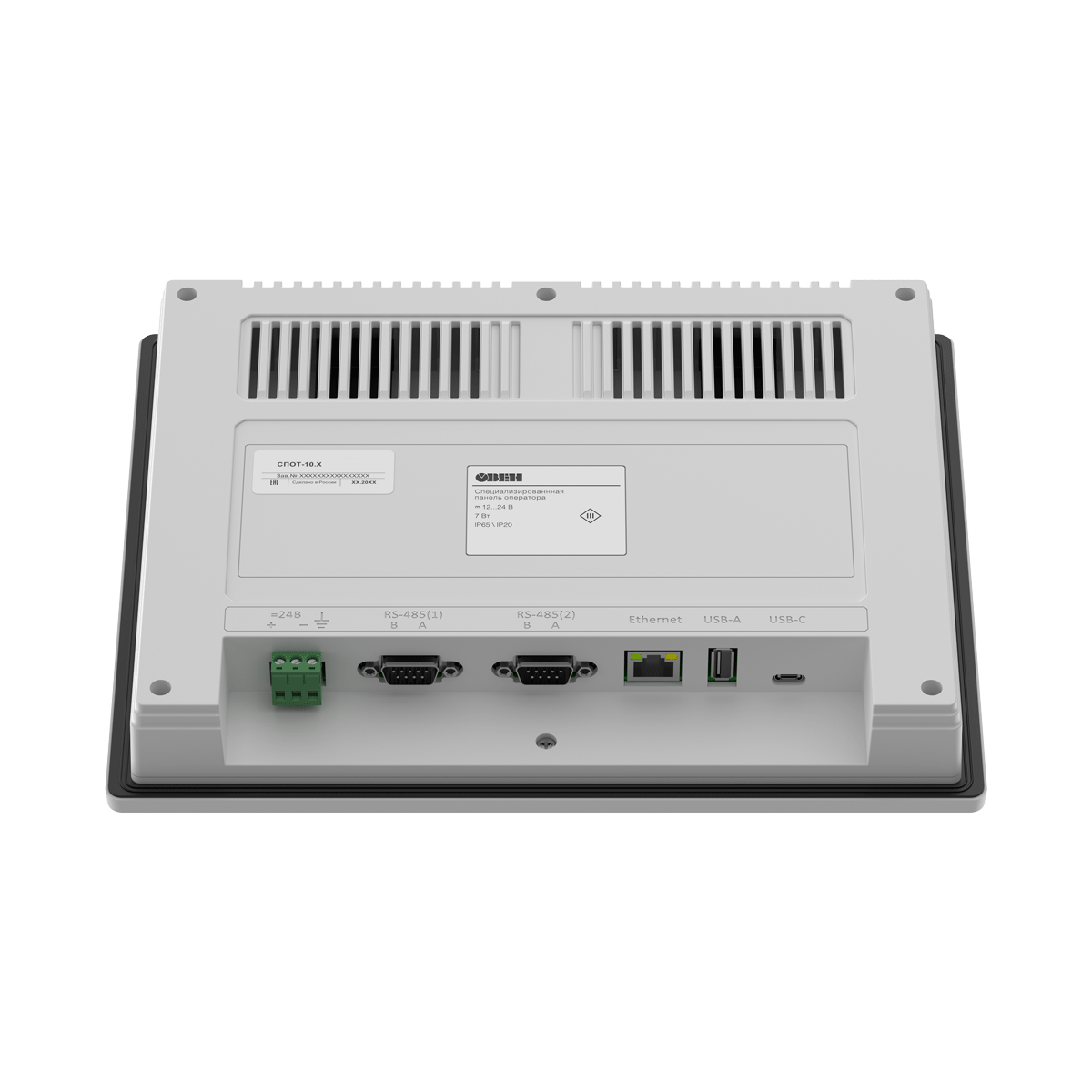

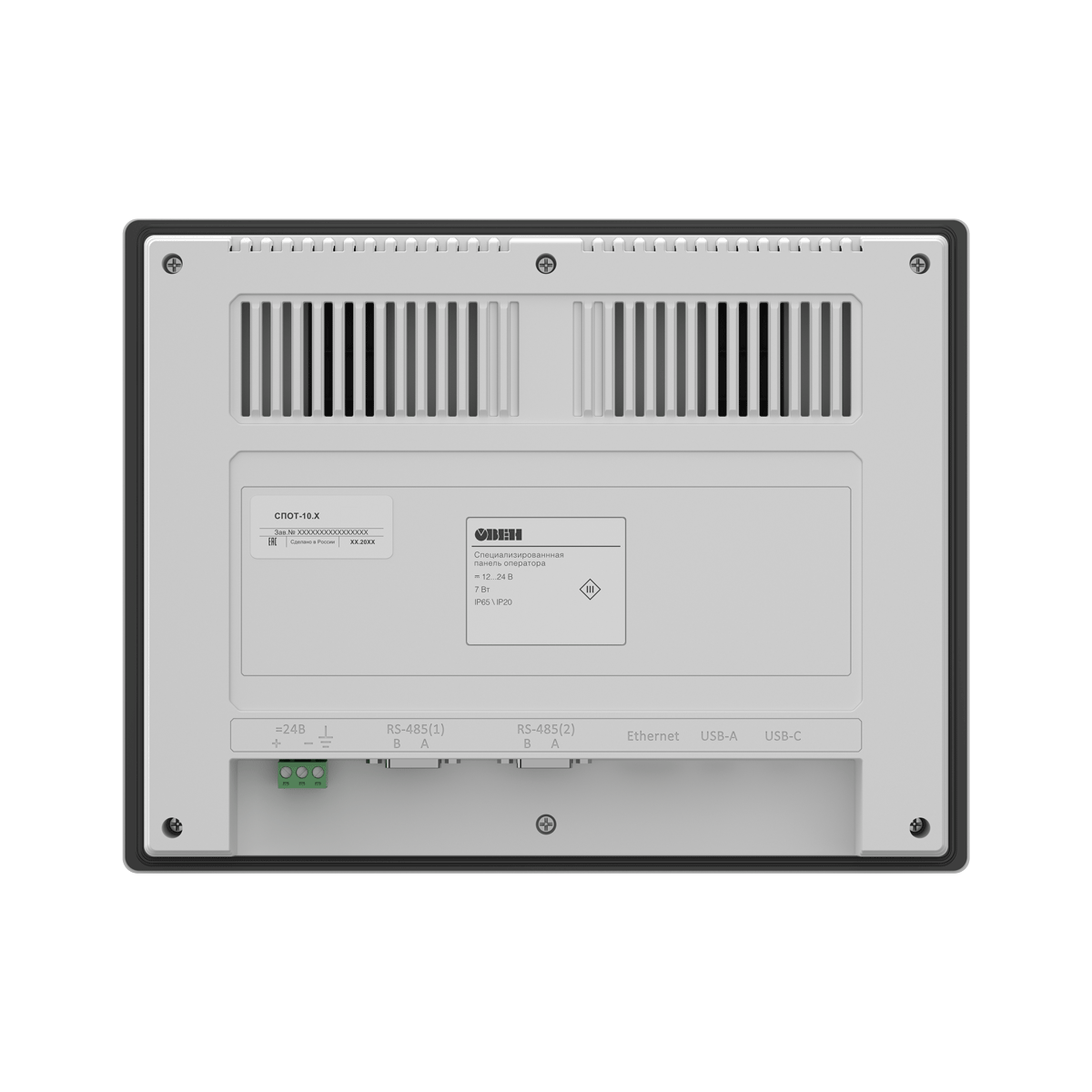

| Интерфейсы | |
| COM-порты | 2 × RS-485 – для подключения устройств** |
| Используемый протокол | Modbus RTU (Master/Slave) |
| Ethernet | 1 × Ethernet 10/100 Мбит/c (RJ–45)** |
| Поддерживаемый протокол | Modbus TCP (Slave) |
| USB Type-A | USB 2.0 Host |
| USB Type-C | Не используется |
| Общие | |
| Габаритные размеры: | |
| СПОТ-07.Х | (203 × 145 × 35) ± 1 мм |
| СПОТ-10.Х | (273 × 211 × 40) ± 1 мм |
| Степень защиты корпуса согласно ГОСТ 14254–2015 | IP65 с лицевой стороны IP20 cо стороны разъемов |
| Масса, не более: | |
| СПОТ-07.Х | 0,7 кг |
| СПОТ-10.Х | 1,05 кг |
| Средний срок службы | 6 лет |
Примечание.
* Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. Рекомендуется использовать блок питания мощностью не менее 30 Вт, например, БП30Б-Д3-24.
** Во избежание проблем со связью для устройств с RS–485 длина кабеля связи должна составлять не более 150 метров; для устройств с Ethernet – не более 100 метров.
