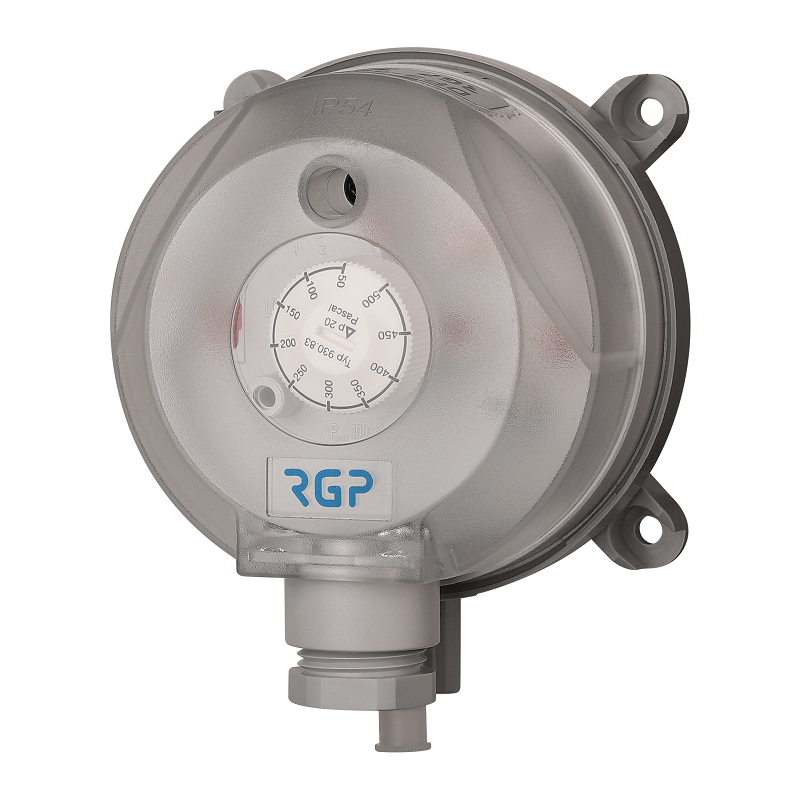

Реле дифференциального давления DPS

Реле перепада давления DPS — это устройство, предназначенное для контроля состояния фильтров, вентиляторов, а также давления в системах вентиляции и кондиционирования. Принцип его работы заключается в сравнении давления до и после контролируемого элемента с помощью силиконовой мембраны. При превышении заданного уровня происходит замыкание цепи, что позволяет оперативно сигнализировать о неполадках.

Принцип работы

Мембрана реагирует на разницу давлений между двумя точками, подключенными к реле. В случае превышения установленного порога она оказывает давление на шток, который активирует контактную группу, что приводит к замыканию цепи. Это устройство эффективно для мониторинга как низкого, так и высокого давления в системах.

Технические характеристики

• Диапазон давления: от 20 до 2500 Па, в зависимости от модели.
• Материал мембраны: Силикон, обработанный при температуре 200°C.
• Температурный режим эксплуатации: От -20 до +85°C.
• Габаритные размеры: 85x85x58 мм.
• Точность измерения: Погрешность составляет 10-15%.
• Степень защиты: IP65, обеспечивающая устойчивость к пыли и влаге.

Особенности конструкции

Устройство выполнено в компактном пластиковом корпусе с штуцерами для подсоединения трубок диаметром 6 мм. В комплект поставки включены монтажные фланцы и силиконовая трубка длиной до двух метров. Благодаря простой конструкции, установка и подключение реле не требуют сложных процедур, что делает его удобным в эксплуатации.

Монтаж

Монтаж датчика перепада давления осуществляется в непосредственной близости от контролируемого элемента. Реле можно устанавливать как горизонтально, так и вертикально. Однако при вертикальной установке рекомендуется корректировать уставку на 10-20 Па для компенсации влияния гравитации.

Преимущества устройства:

• Широкий диапазон измерения давления.
• Удобство настройки порога срабатывания.
• Надежная защита от пыли и влаги (IP65).
• Компактные размеры, упрощающие монтаж.
